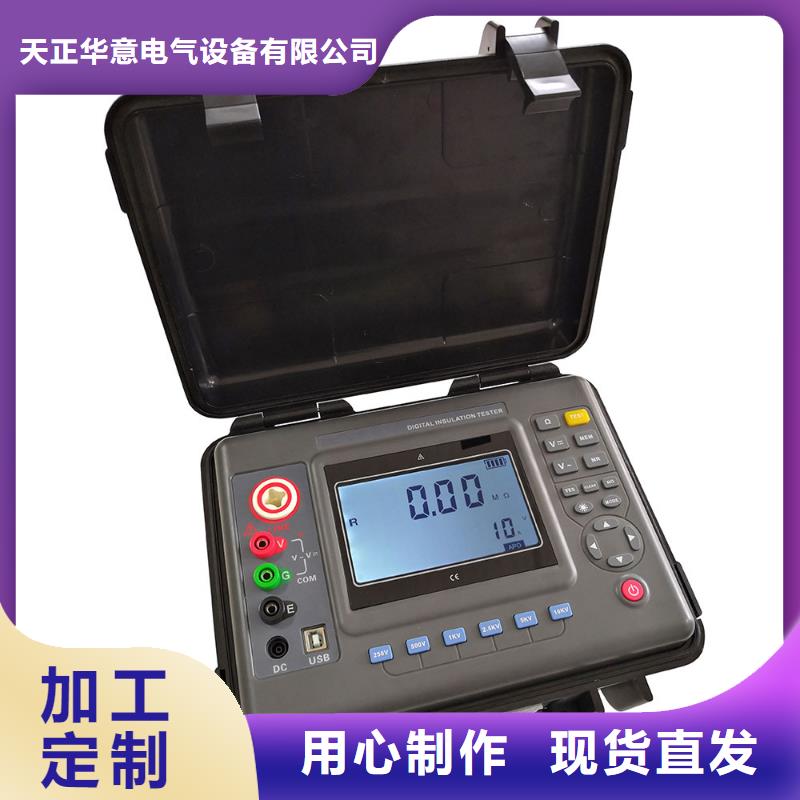

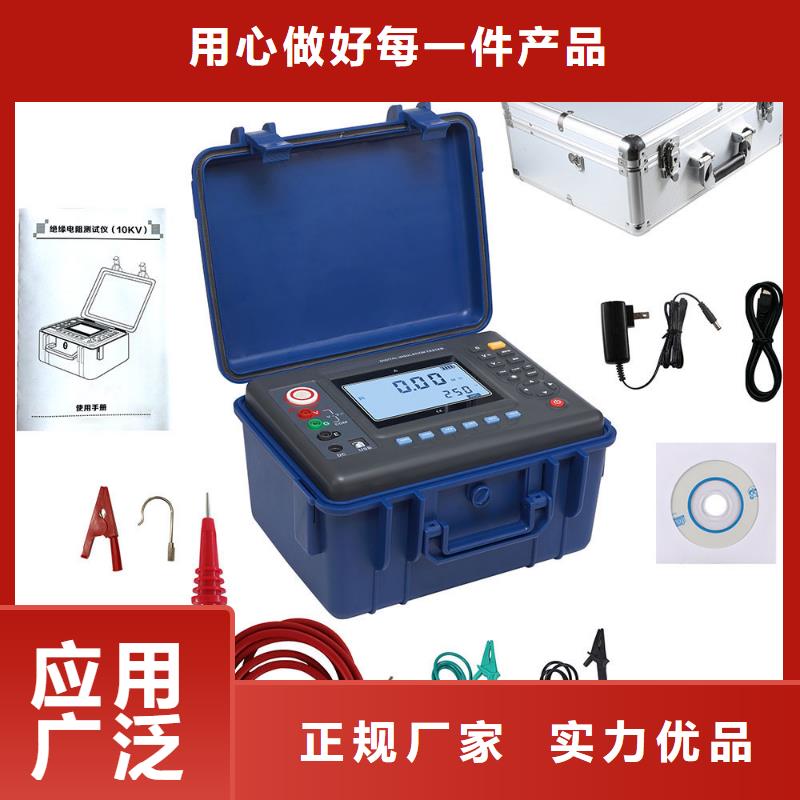

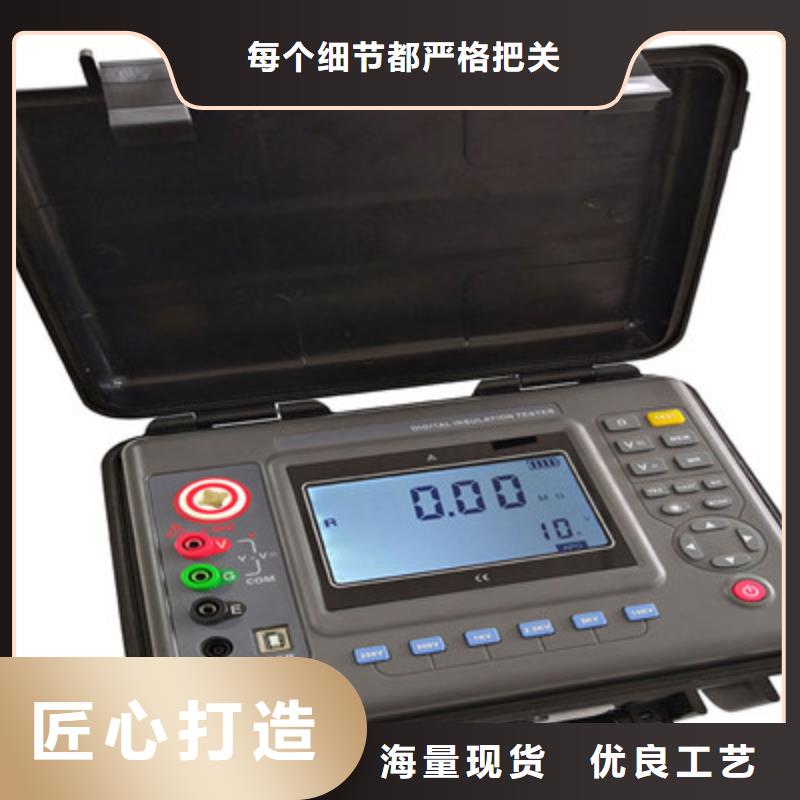

黑龍江水內冷發電機絕緣測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。本儀表根據IEC61010規格進行設計、生產、檢驗任何情況下，使用本儀表應特別注意。測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差注意本儀表機身的標貼文字及符號。 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使 測量過程中，嚴禁接觸裸露導體及正在測量的回路確認導線的連接插頭已緊密地插入儀表接口內請勿在易燃性場所測量，火花可能引起爆炸儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態 儀表顯示電池電壓低符號應及更換電池否則會引地誤差電池蓋打開時，及打雷時，請勿進行測量注意本儀表所規定的測量范圍及使用環境。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理儀表及手冊中的警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險簡介數字絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

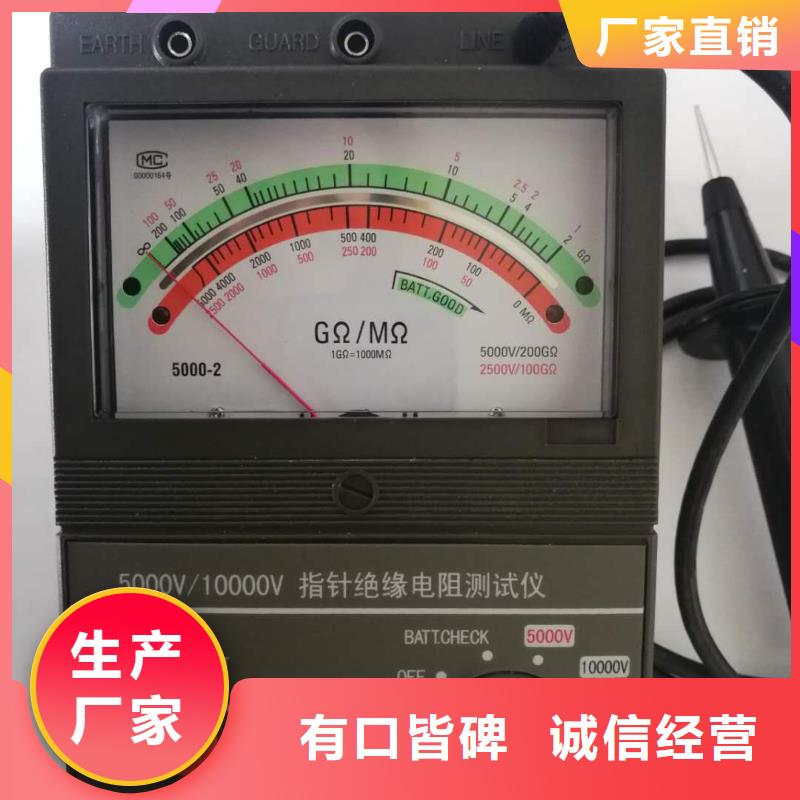

黑龍江水內冷發電機絕緣測試儀將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

黑龍江水內冷發電機絕緣測試儀電阻器由于全部采用十進讀數盤來改變輸出電阻值，通過調節可以得到調節范圍中的任意值，所以使用十分方便，十進讀數盤開關設計成適于5Kv下使用，采用高絕緣材料和輕壓力結構，因此具有接觸壓力小，壽命長，接觸電阻變差小，絕緣電阻高等優點。整個電阻器均裝在金屬殼體內，因此具有很好的靜電屏蔽作用。六． 使用注意事項1. 在檢定本電器時，應在20--25℃，相對濕度40％-60％，且應無腐蝕性氣體和無直射陽光的環境中，而且應該有足夠的穩定時間。2. 電阻器使用時，應在23±5℃，相對濕度25％-75％，且應無腐蝕性氣體和無直射陽光的環境中。3. 有較長時間未使用的電阻器，在使用前應將各讀數盤，自0-10（11），來回轉動數次，使其接觸良好。4. 電阻器在使用時，應注意實際施加在電阻器上的電壓，應不超過主要承受電壓讀數盤的使用電壓。以免造成讀數盤的超差或燒壞元件。5. 儀器應存放在10-30℃，相對濕度＜75％，無腐蝕性氣體，無露水，無直射陽光的環境中。6. 用戶在遵守使用和保存的條件下，從發貨日起，12個月內，達不到主要技術指標時，公司免費為用戶維修更換。

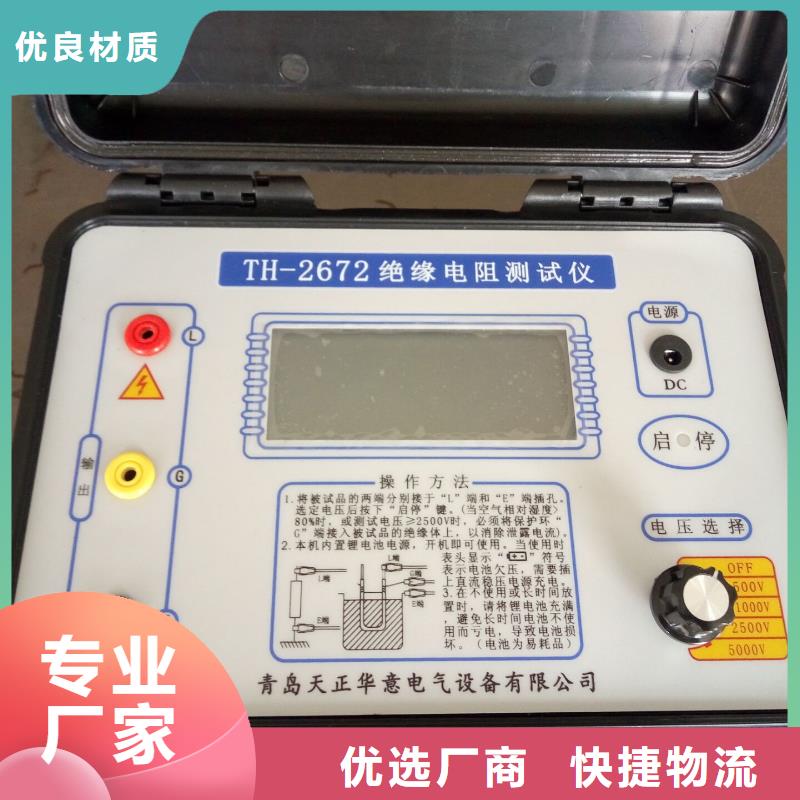

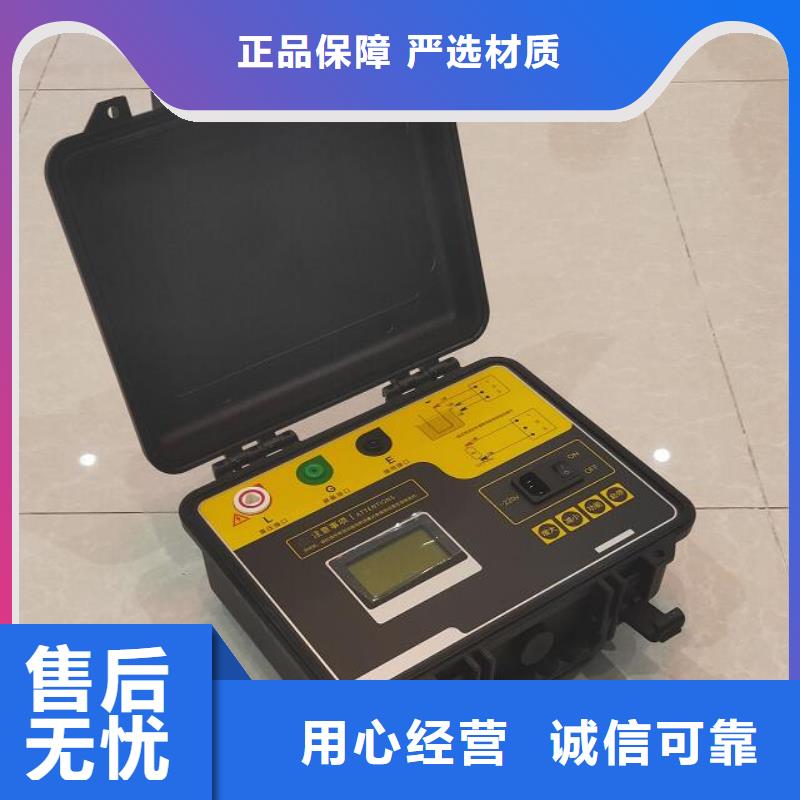

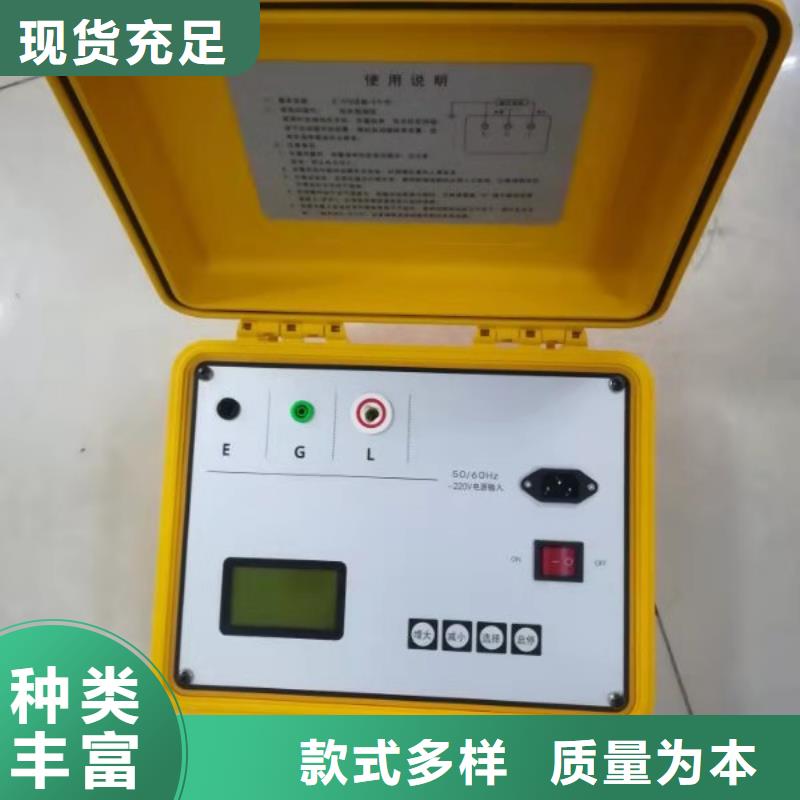

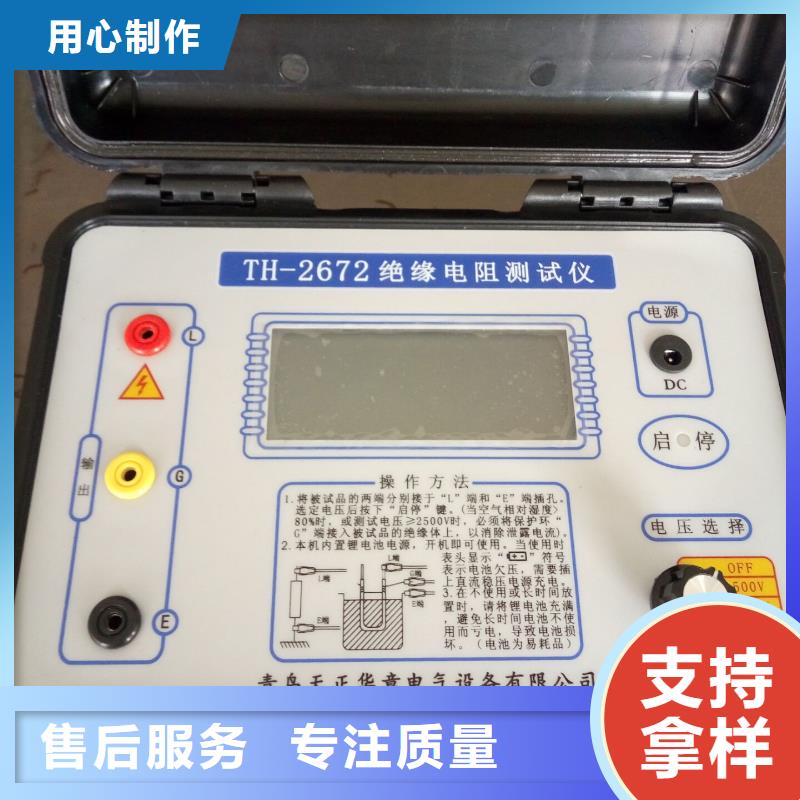

黑龍江水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

黑龍江水內冷發電機絕緣測試儀 儀器介紹斷開電源。儀器在無操作時，3分鐘自動關機。電壓 選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 切換軟件按鍵到新的功能，或從另外的功能返回電流 選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波選擇濾波參數。關無濾波；（無干擾情形下）小硬件低通濾波（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。?對比度設置界面:由于溫度變化導致LCD顯示的灰度發生改變，可能影響使用。本儀器設置電子式對比度調節。按如下步驟設置：1.在關機狀態下，按住2鍵不放（第二個鍵）2.按1鍵（開機鍵）開機，直到進入對比度調節菜單3.按1鍵或2鍵調節對比度，直到合適的時候4.按4鍵保存并退出，如果不需要調節則按3鍵退出軟按鍵 說明? 移動光標，也用于增減對比度? 移動光標，也用于增減對比度返回 該界面下無效OK 確認進入當前的菜單功能或確定當前的設定并退出?系統幫助菜單說明幫助：記錄產品的編號、生產日期、版本信息。● 絕緣測試界面數字顯示絕緣電阻值( ＞ 表示大于當前值； ＜ 表示小于當前值)已測時間 實際測試電壓 電池電量高壓危險提示泄漏電流1mA＝1000uA1uA ＝1000nA吸收比DAR試品電容量極化指數PI (測試停止后顯示)絕緣電阻模擬柱當測試時間到達或手動停止后，顯示屏顯示如表中所示的軟按鍵。軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。返回上一級菜單電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S時的電阻值5. 儀器使用?測量吸收比DAR
