咸陽變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。

咸陽變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應

咸陽變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應

咸陽變壓器變比測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（ 圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按上下左右鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。變比測試?三相測試：普通三相變壓器測試?單相測試：單相變壓器、P、CT測試Z 型測Z型變壓器測試。 三相測試在“主菜單”屏下選中“變比測試項后按確認”鍵進入變比測試選擇”屏在變比測試選擇屏下選中三相測試項后，按確認鍵進入“三相測試選擇”屏）。圖三圖四?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別?！罢y試”和盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認鍵進入盲測功能參數設置”屏（見圖五）。圖五“額定高壓額定低壓”分接聯結組別”、“試品編號、“測試”為菜單選項，其右邊所屬各項為功能參數。

咸陽變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應

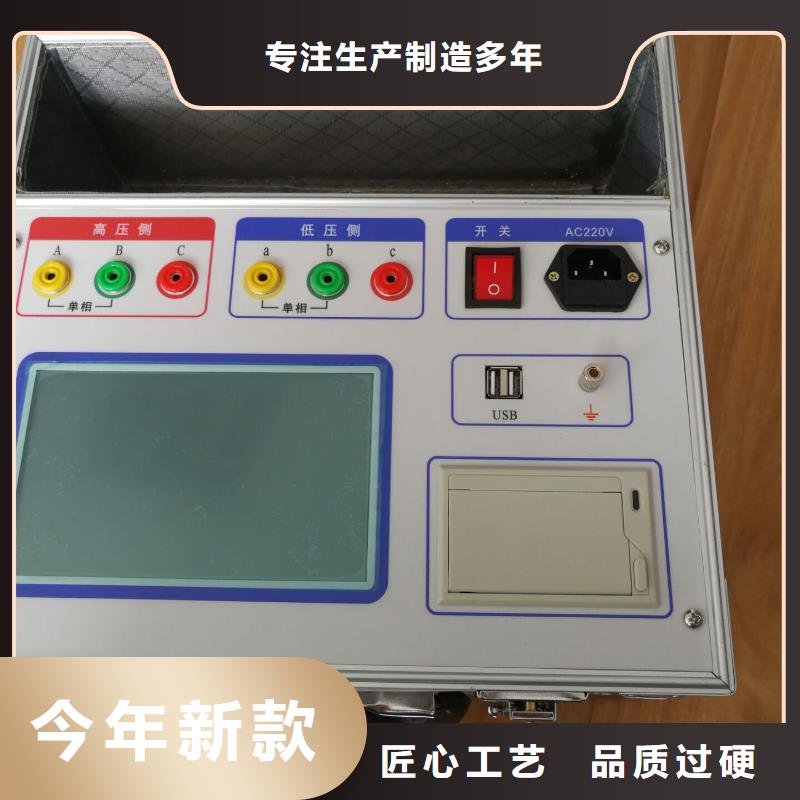

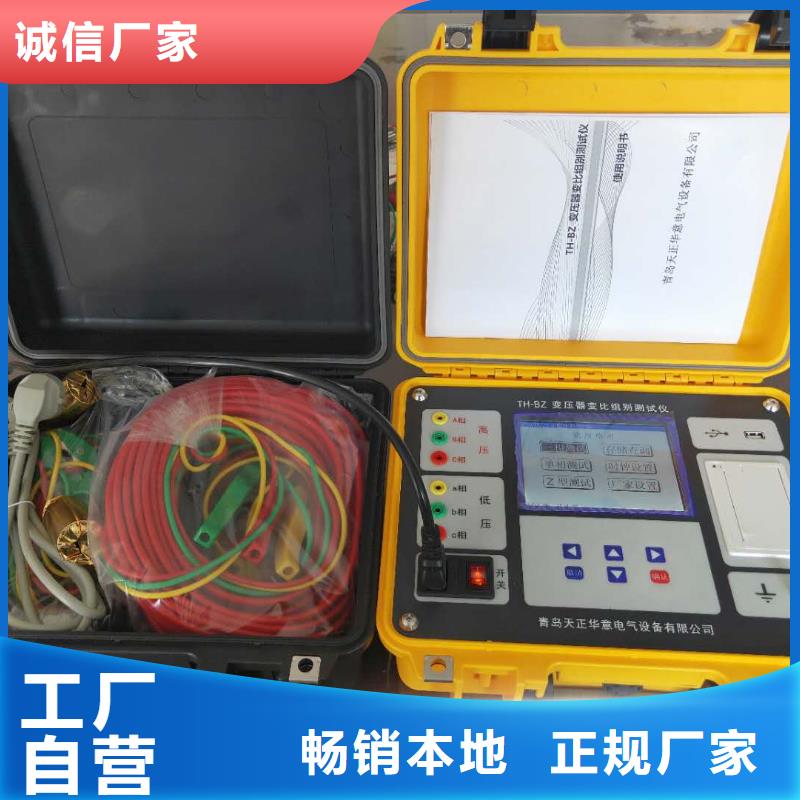

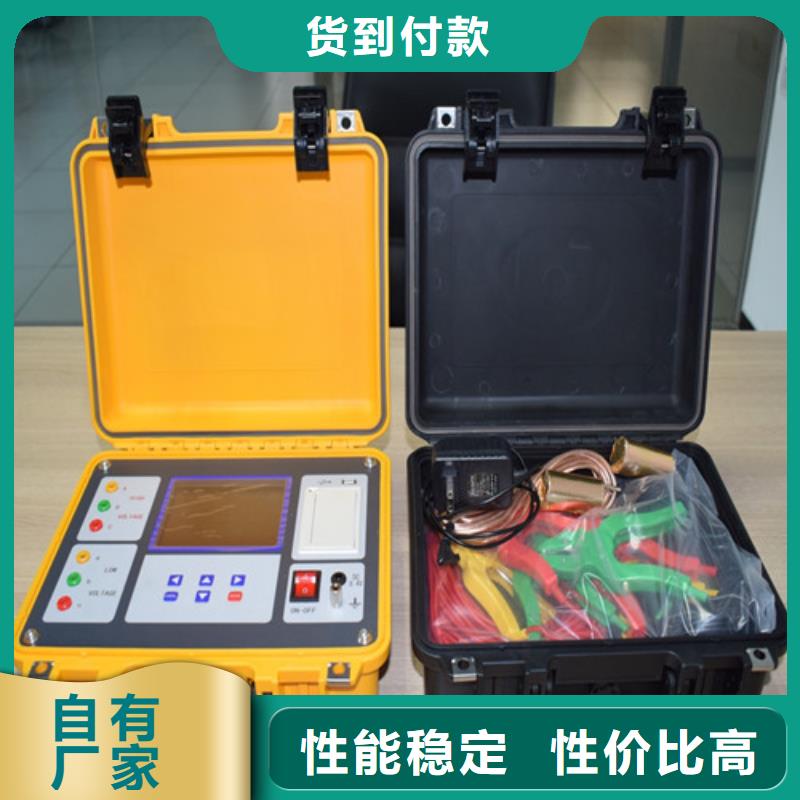

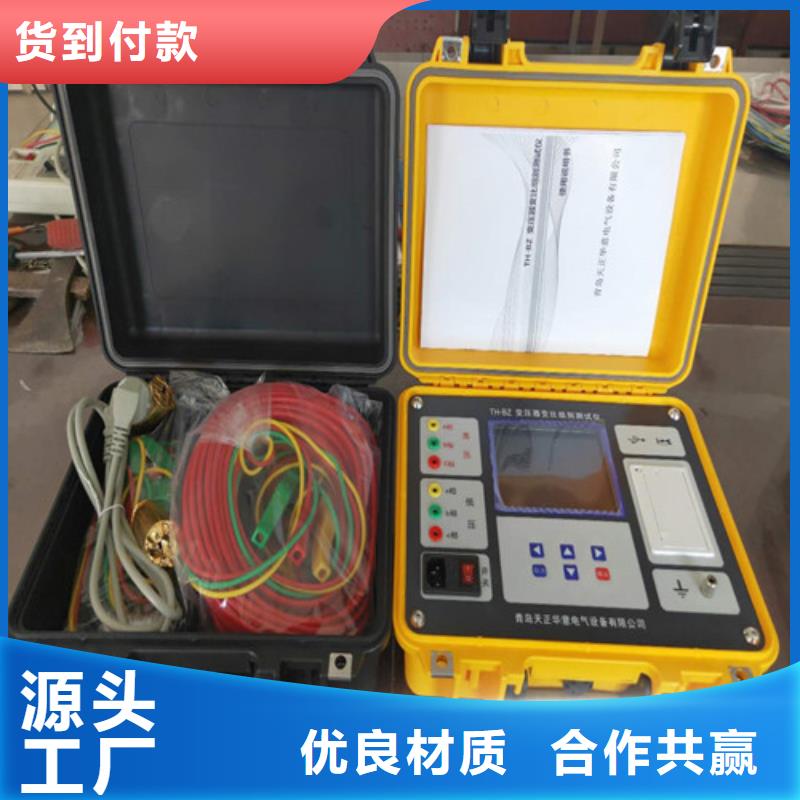

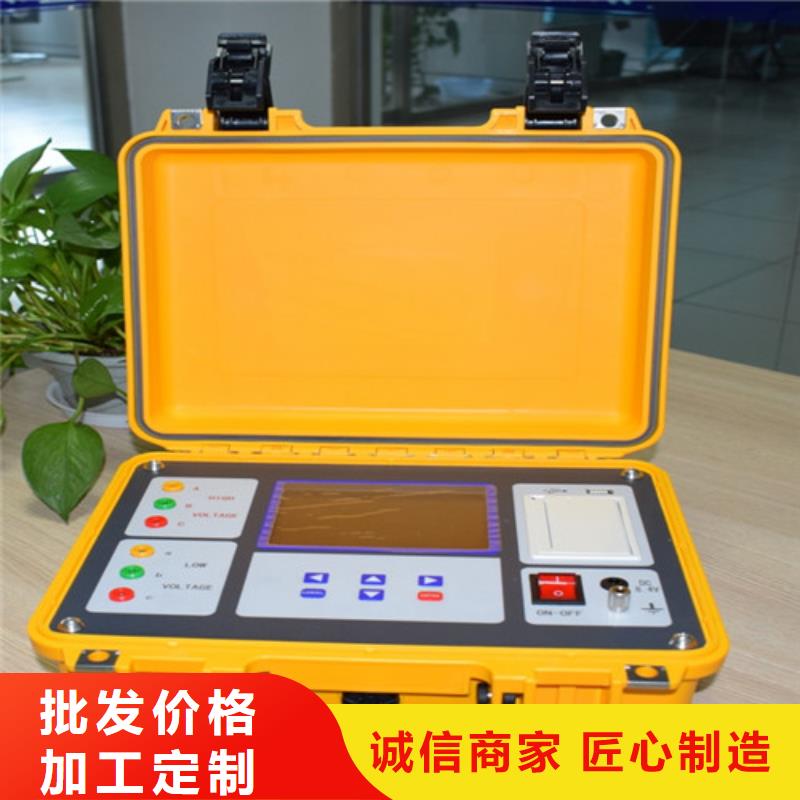

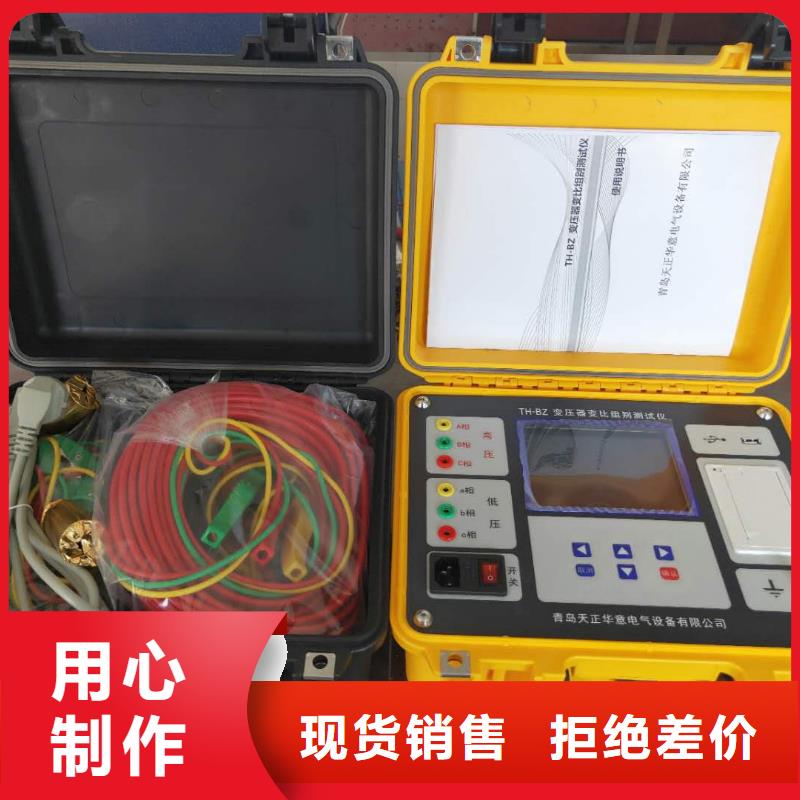

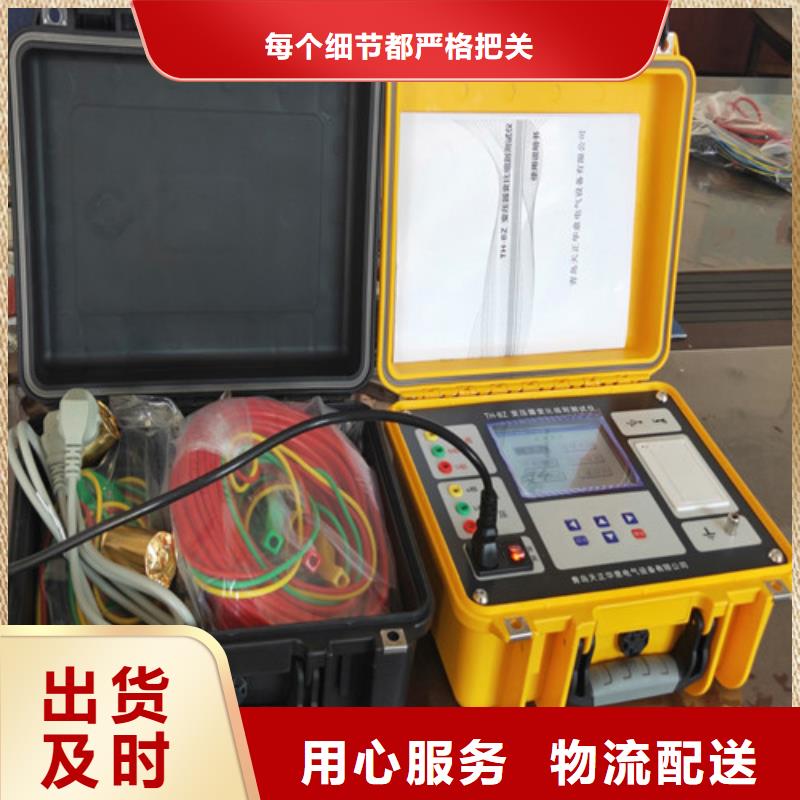

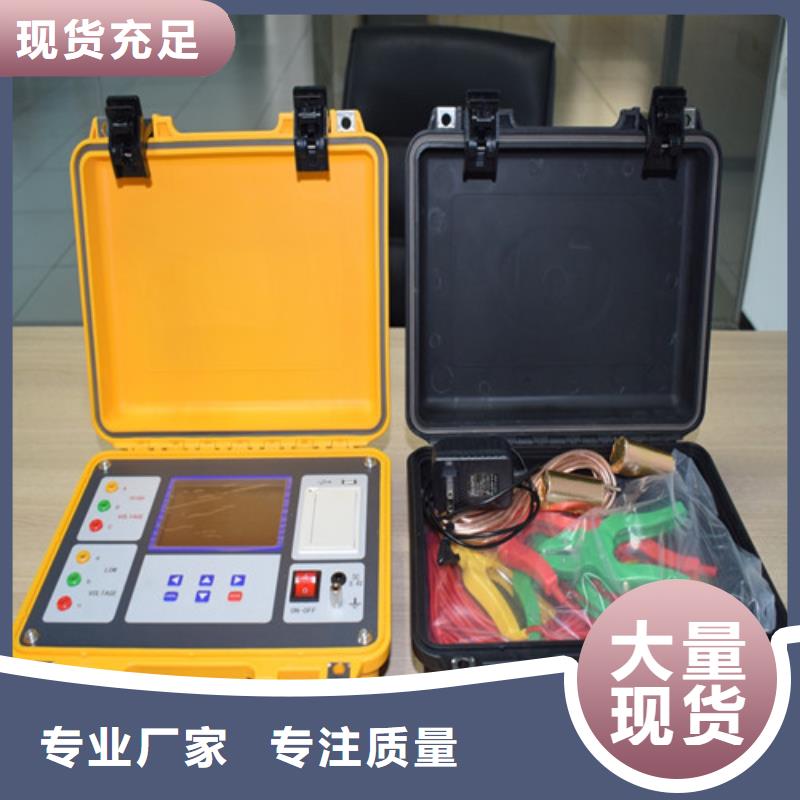

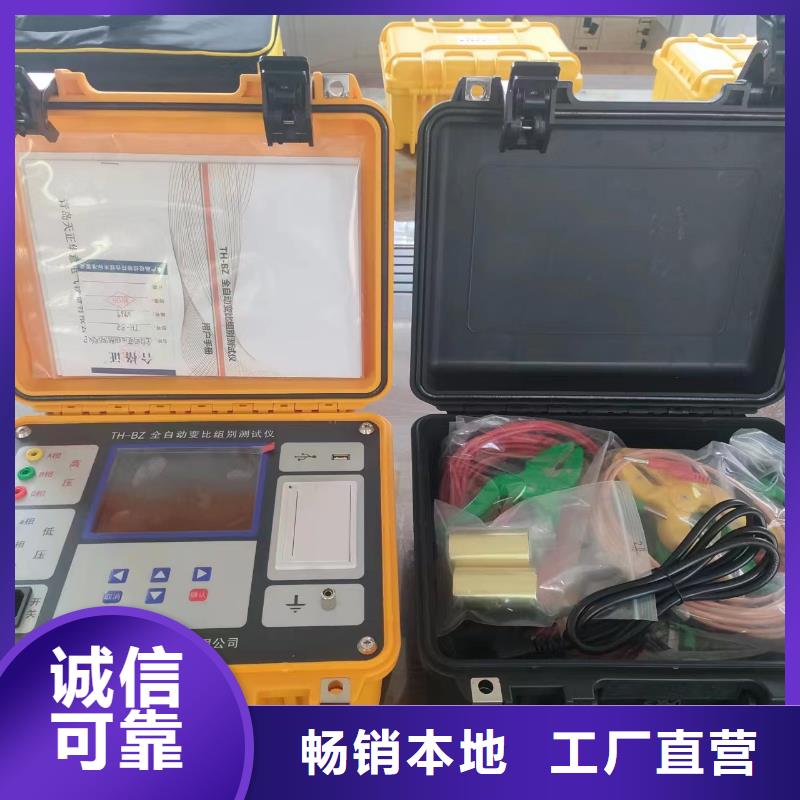

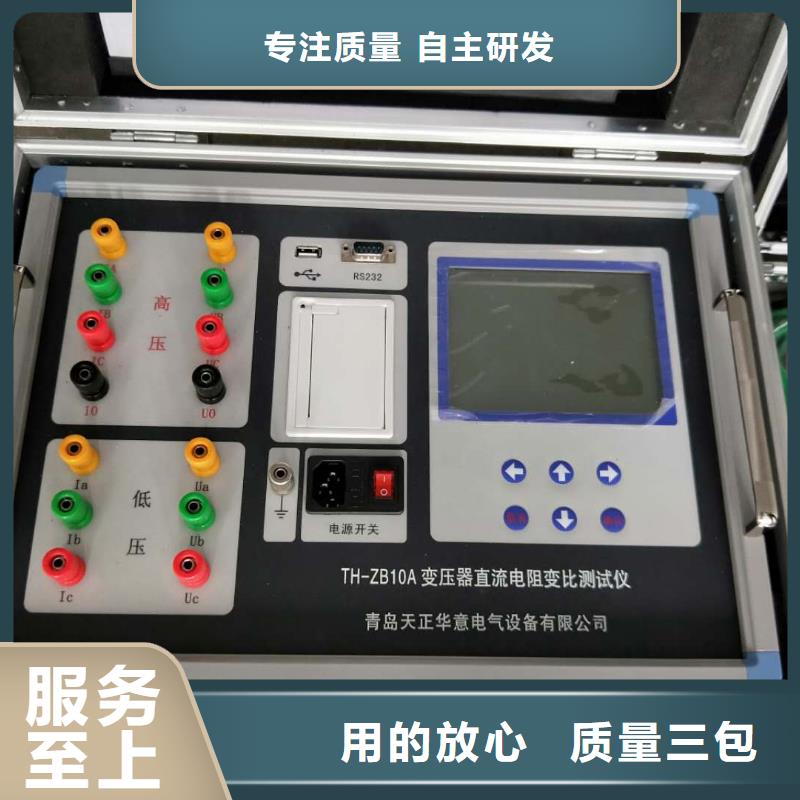

咸陽變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地?，F(xiàn)場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應
<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應

咸陽變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

咸陽變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應
咸陽#變比測試儀校驗裝置#現貨供應 <咸陽>天正華意電氣設備有限公司

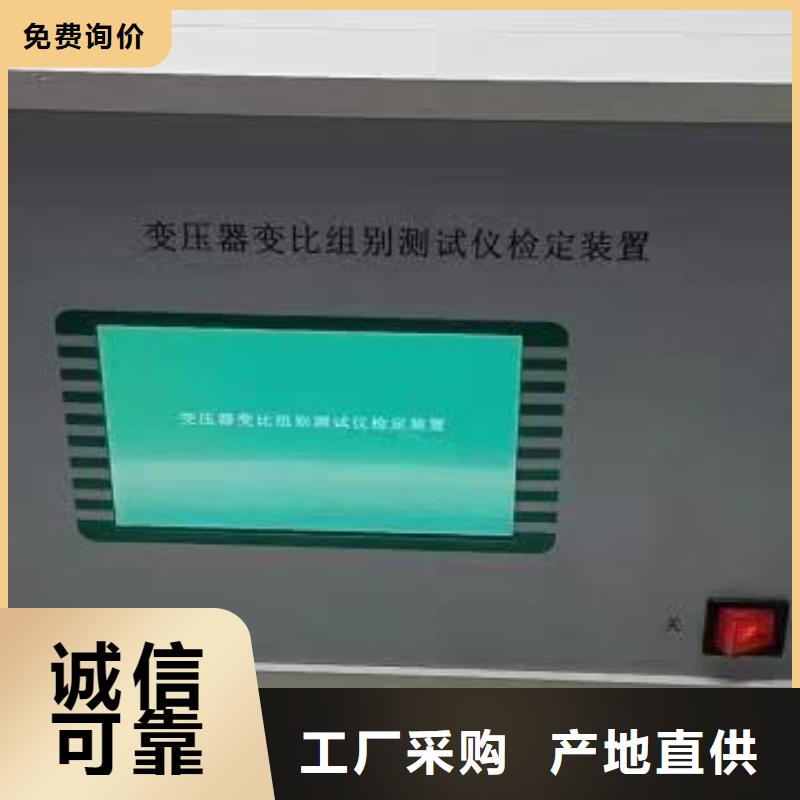

咸陽變壓器變比測試儀主要特點：變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。 二．技術指標：1 ：整機通用技術指標①電壓比率量值準確度級別：0.01級②輸入電壓范圍：0V～720V③輸出電壓比率范圍：1.000000～100000④輸出組別變比范圍：10、100、1000、⑤輸出組別變比精度：0.05％⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z、

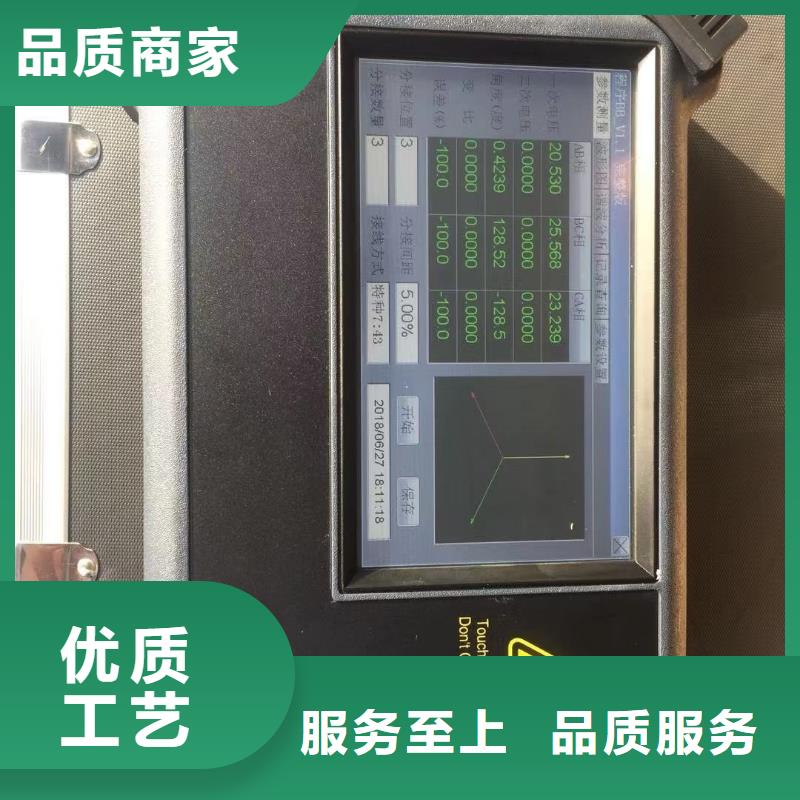

咸陽變壓器變比測試儀參數測量點擊參數測量按鈕可進行變比測量，如下圖：點擊開始按鈕開始測試，大約3秒鐘左右測試完成并顯示測試結果，一次二次為被試變壓器的一次二次電壓，角度為一次二次的電壓夾角（可折算點數），變比為實測變比，誤差為與標準變比的誤差，分接位置為儀器測出的當前分接，接線方式也是實測接線方式。點擊保存系統提示保存到哪個分接記錄，選擇正確的分接可將當前測試結果保存到數據庫中。如下圖：斯科特和逆斯科特變壓器為兩相變比，顯示在BC和CA相。5.3波形圖測試開始后并在完成測試前，點擊波形圖按鈕可顯示當前所施加的變壓器一二次的電壓波形。如圖：按U1、U2、U3、I1、I2、I3相應按鈕可選擇顯示或關閉那路波形圖，點擊【＋】、【-】按鈕可放大縮小波形，【】可拉伸波形，移動下方滑塊可移動波形。5.4諧波分析測試開始后并在完成測試前，點擊諧波分析按鈕可分析一二次各相電壓的諧波含量。如圖：如圖設置顯示U1的諧波，按【】可循環顯示 1—32次諧波含量和百分比5.5記錄查詢點擊記錄查詢按鈕，可查詢并打印測試結果，還可導出到優盤或上傳至計算機，如下圖：左側顯示數據庫的記錄數，右側可顯示某一條記錄的詳細信息，點主滾動條可上下或左右滾動屏幕以便顯示所有信息，選中某條記錄點擊打印按鈕可通過串口或藍牙打印機現場打印測試結果。插入優盤點擊導出，可將整個數據庫導出到優盤（插入優盤要等待兩三秒鐘，使儀器檢測到優盤）。優盤數據庫采用Dbase3數據庫格式，可用excel電子表格直接打開編輯打印等，無需安裝后臺管理軟件，使用戶的管理更方便。

<咸陽>天正華意電氣設備有限公司 咸陽#變比測試儀校驗裝置#現貨供應

咸陽變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

<咸陽>天正華意電氣設備有限公司
咸陽#變比測試儀校驗裝置#現貨供應 <咸陽>天正華意電氣設備有限公司

咸陽變壓器變比測試儀工頻感應分壓器是由3個相互連接的互感器組成的裝置，通過開關切換使裝置的輸出電壓等于輸入電壓的某個比例值。具有電壓比例準確，穩定和給出比例的優點。此外，該設備還具有輸入阻抗高和輸出阻抗低的特點，為的電測量提供了重要的性能，廣泛應用于各種測量線路和測量裝置中。二、技術參數1、環境條件溫 度 20±5℃相對濕度 ＜80％海拔高度 ＜1000m干 擾 沒有強電磁場干擾源和震動2、電源條件頻 率 50±0.5Hz輸入電壓失真系數小于 5％3、性能指標一次電壓 200V二次電壓 0～200V額定負荷 0VA準確度等級 0.005級比例不確定度 3×10-6重 量 10Kg三、工作原理該設備采用準確度的兩級變壓器方式進行設計，克服了并聯式多盤感應分壓器后盤對前盤負載影響較大的缺點和串聯式增加了一項隔離誤差且輸入阻抗不高的劣勢。兩級變壓器式多盤感應分壓器的原理圖如下頁所示.由圖可見，多盤感應分壓器由多只兩級感應分壓器并聯組合而成，前一級比例繞組的1/10段通過雙刀開關把某一段電壓并聯到下一級比例繞組兩端，強迫下一盤為上一盤的1/10電壓。由于有激磁繞組，所以下一盤對前盤的分路影響極小，又了隔離誤差，所以能獲得較高準確度。

咸陽變壓器變比測試儀接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。圖八、三相匝數比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上二項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分?jǐn)?shù)、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。圖九、單相變壓器測試接線提示屏接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。
