定西地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

<定西>天正華意電氣設備有限公司

定西 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F(xiàn)有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

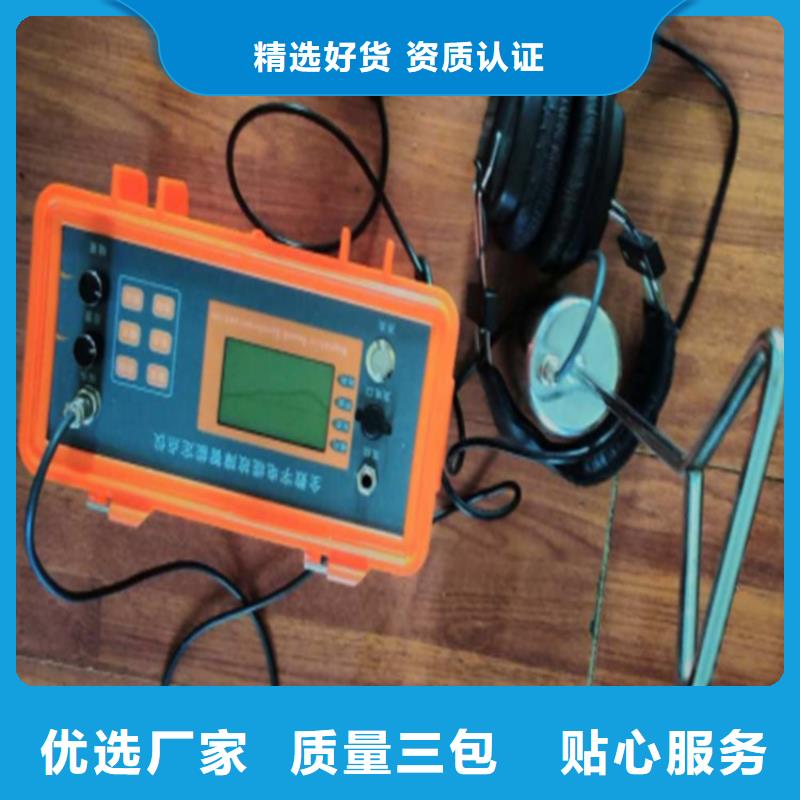

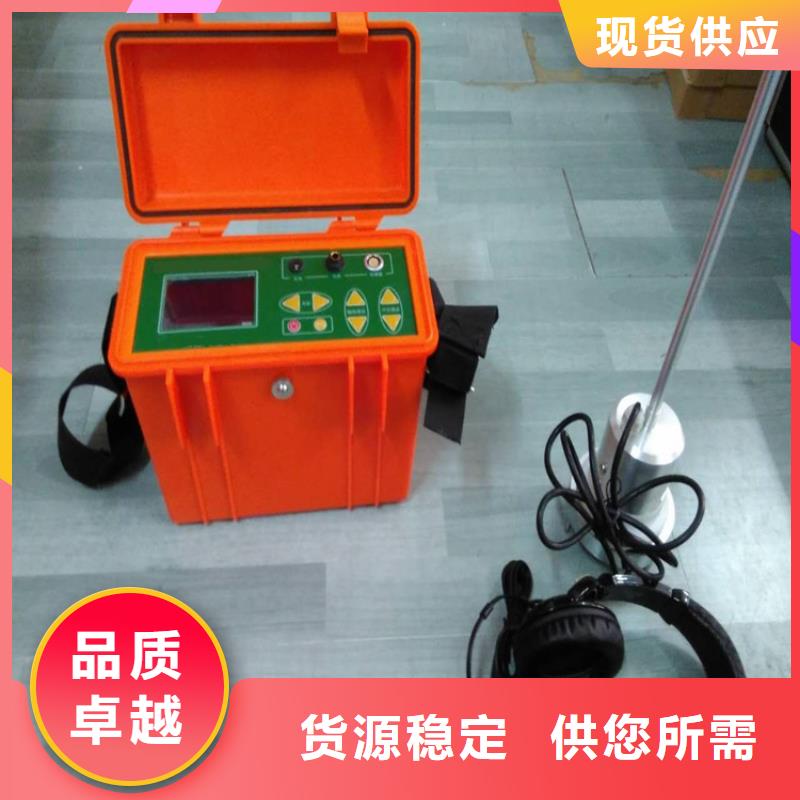

定西電纜故障尋蹤儀

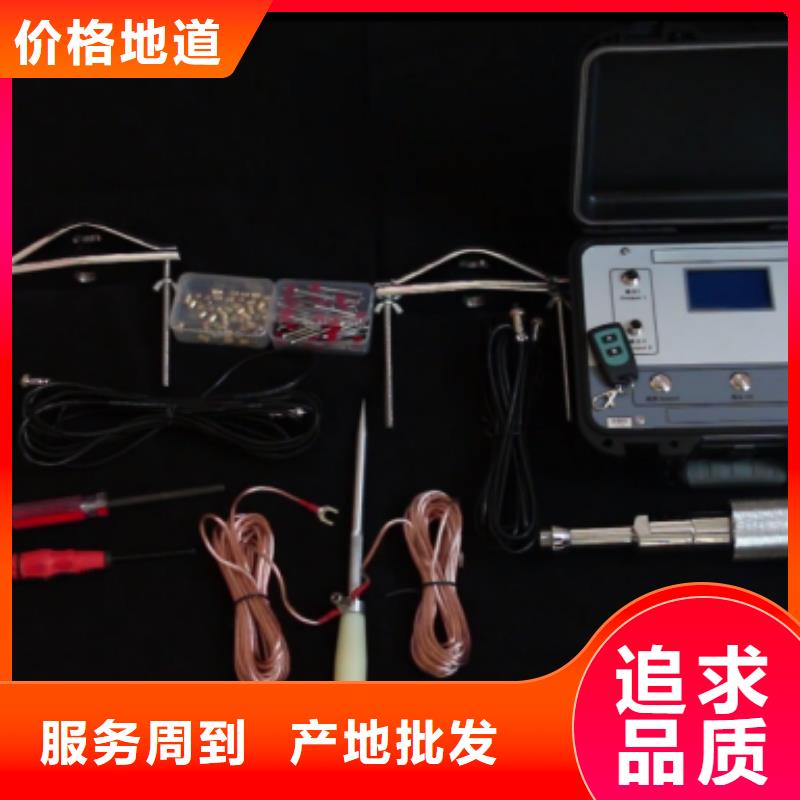

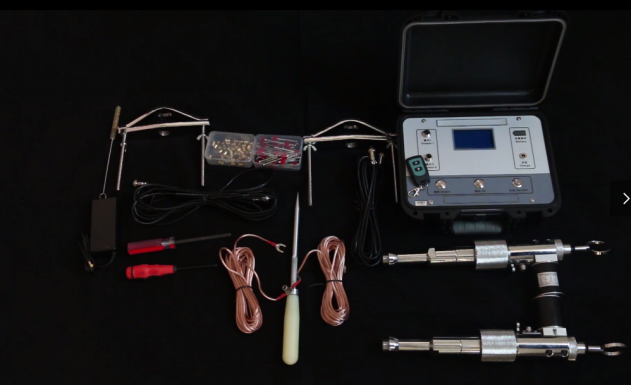

定西地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流?！局墟I】用于修改輸出方式?！締?dòng)】鍵：?jiǎn)?dòng)測試?！就Ｖ埂挎I：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。

定西地下電纜管線探測儀 系列無線高低壓鉤式電流表由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約150米，電流量程為AC 0～6000A或0～20000A可選，測量導線或電纜外徑Ф168mm，可測量母排尺寸168mm×245mm。鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。

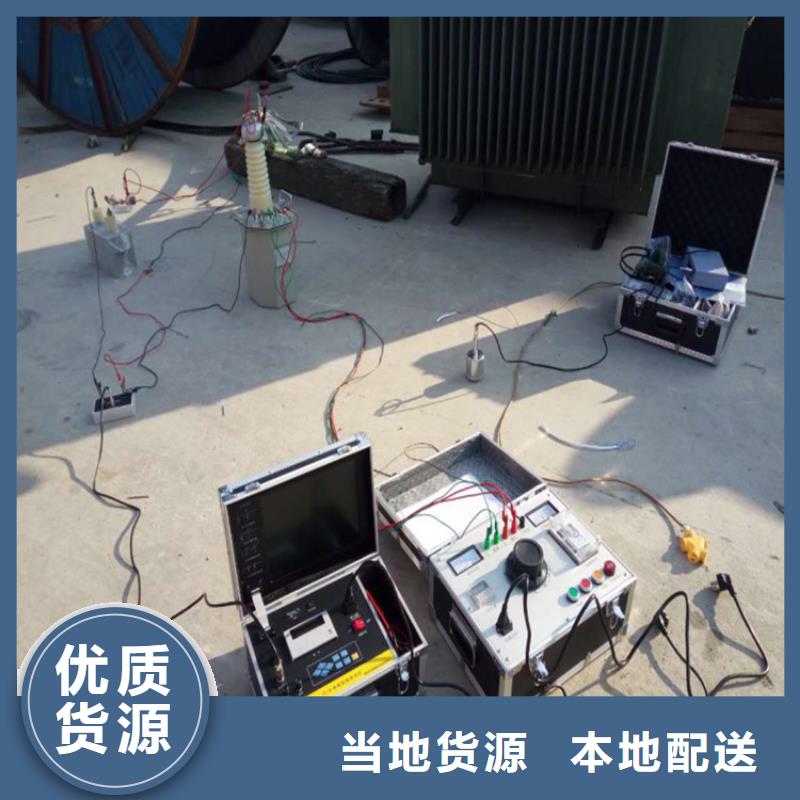

<定西>天正華意電氣設備有限公司 定西電纜故障尋蹤儀

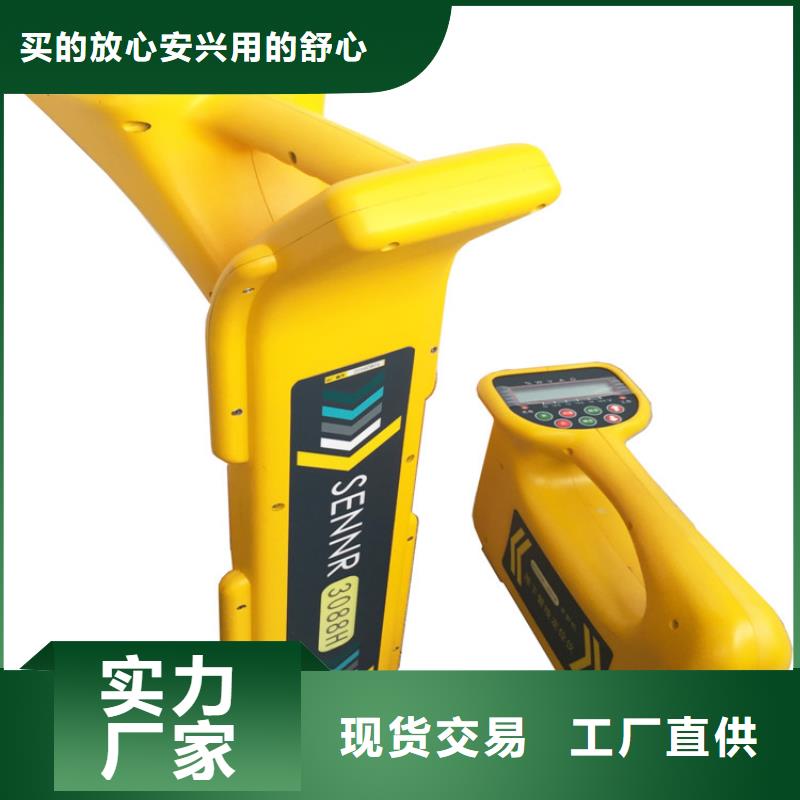

定西地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

定西 地下電纜管線探測儀 主機主機用于向故障線路施加超低頻脈動直流信號使接地故障復現，電流由主機輸出，流經故障線路，在接地點入地并返回主機。圖2 主機面板5.1.1面板及各鍵功能介紹?信號輸出：接信號輸出線一段的插頭，另一端接掛線桿蝴蝶螺母，掛線桿掛接在故障線路上。?測試地端子：接大地網，儀器必須可靠接地。?液晶屏：采用4.3寸工業級480×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?按鍵：“啟動/選擇”鍵，用于啟動信號、移動光標或修改數據；“停止/確認”鍵，用于停止信號輸出或是確認當前操作內容；“電源/返回”鍵，用于開關機或是放棄當前操作。注：在信號輸出時操作“電源/返回”鍵無效，必須先停止信號輸出。?DC 16.8V：儀器充電接口，請使用儀器配套專用充電器5.1.2主機主要部件：圖3 主機主要部件5.2采集器采集器用于掛在故障線路的沿線，用來檢測主機發出的直流脈沖信號，并通過無線方式向地面上的接收器傳輸數據。圖4采集器示意圖5.2.1面板及各部件功能介紹：?電源鍵：長按此鍵進行開、關機操作。?重置鍵：長按此鍵采集器將恢復出廠設置。?設置鍵：長按此鍵采集器進入設置狀態。具體參數的設置，需要接收器發送。注：出廠時已經配置好，若非必要無需操作。?背面有電池安裝槽用于安裝電池。如圖5所示：圖5采集器電池槽5.3接收器用于接收采集器發送回來的數據。圖6 采集器示意圖5.3.1面板及各部件功能介紹：?液晶屏：采用2.4寸工業級320×240點陣高亮度彩色液晶屏，LED背光，顯示操作菜單和測量結果。?↑鍵：修改數據和向上移動光標。?↓鍵：修改數據和向下移動光標。?→鍵：向右移動光標。?確認鍵：確認設置。?電源鍵：短按退出當前界面，長按關機。?背面有電池安裝槽用于安裝電池。如圖7所示：圖7 接收器電池槽

定西 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

定西電纜故障尋蹤儀

定西 地下電纜管線探測儀?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。3.16友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。

---
