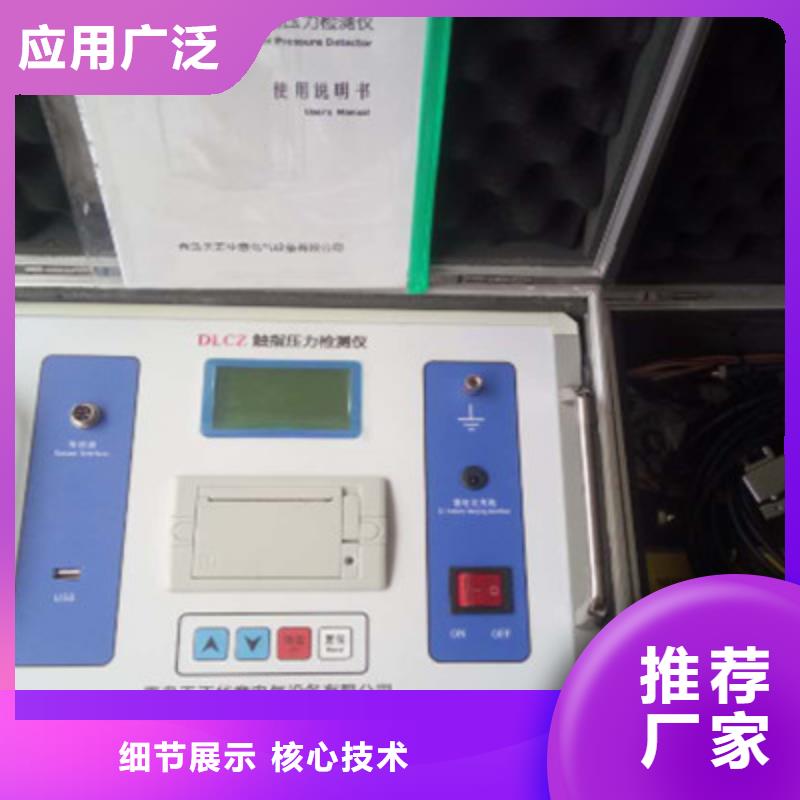

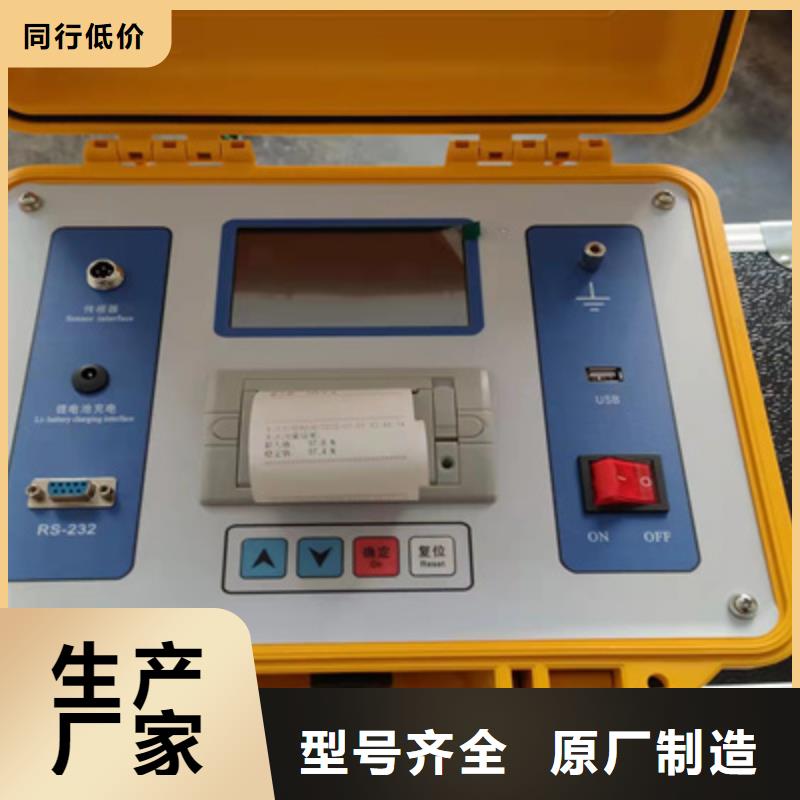

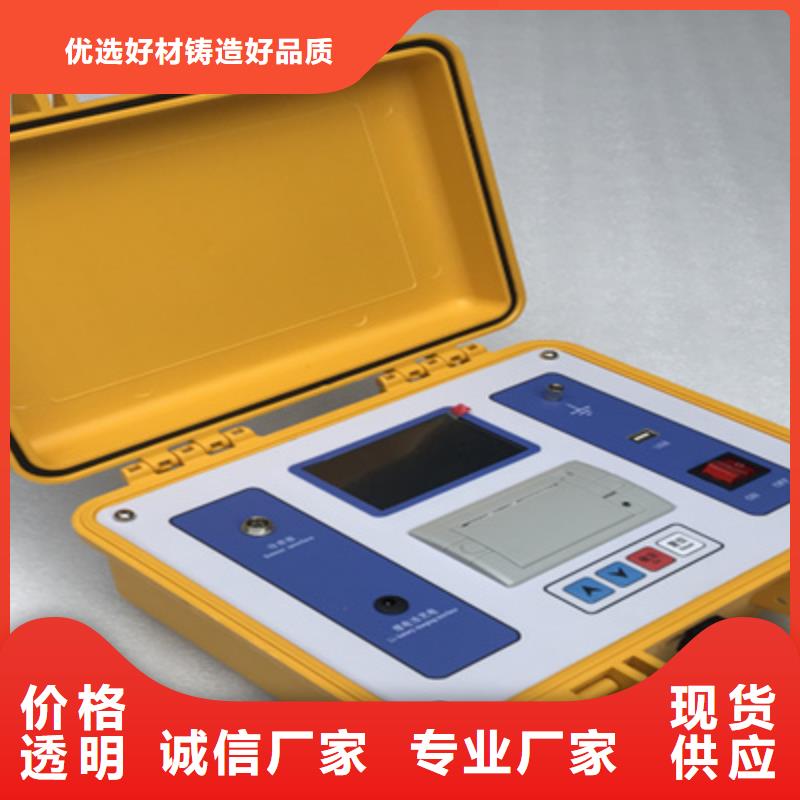

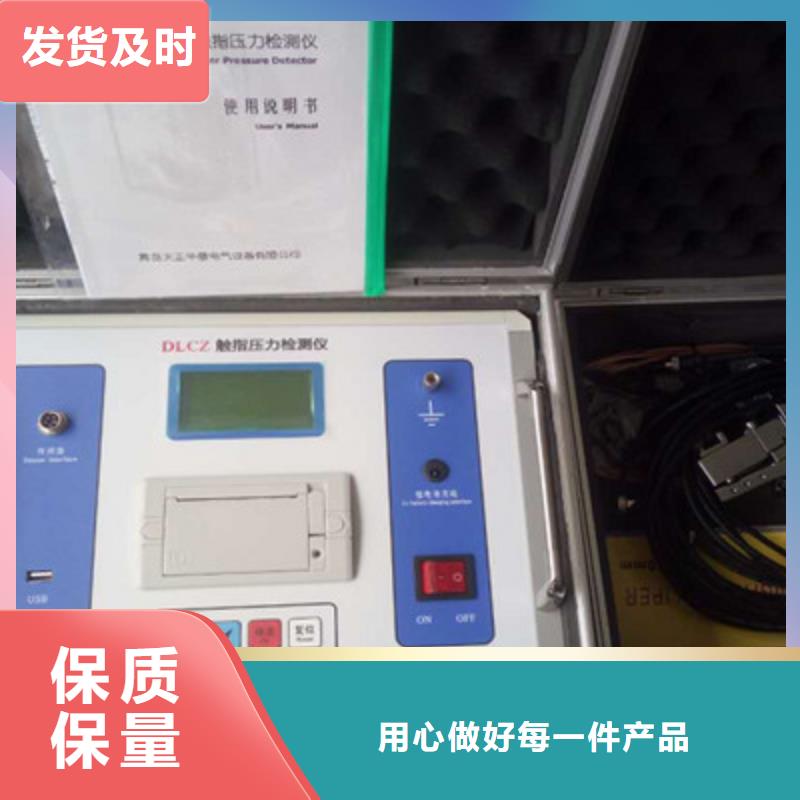

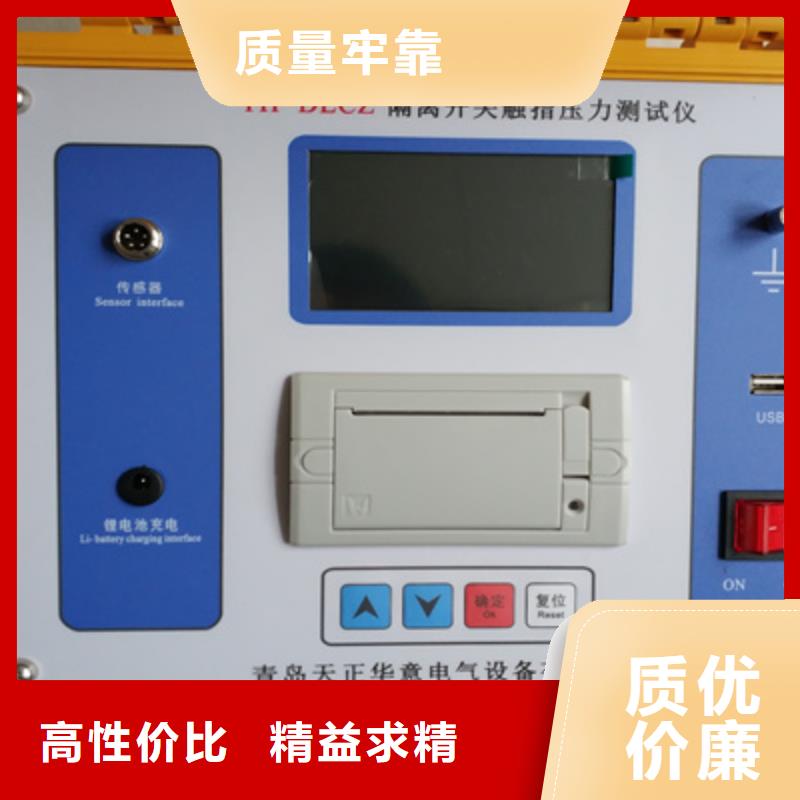

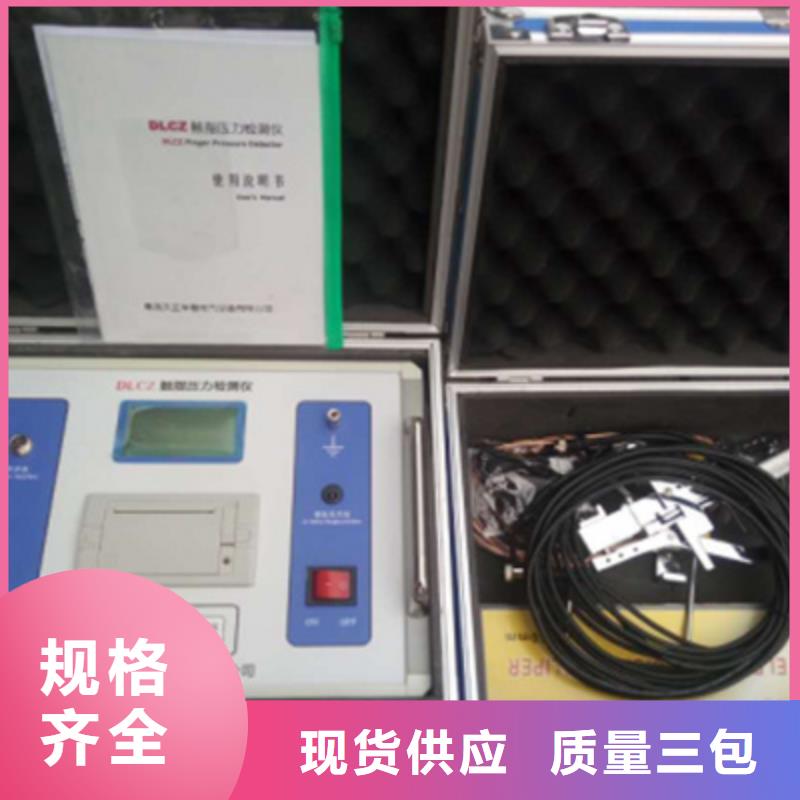

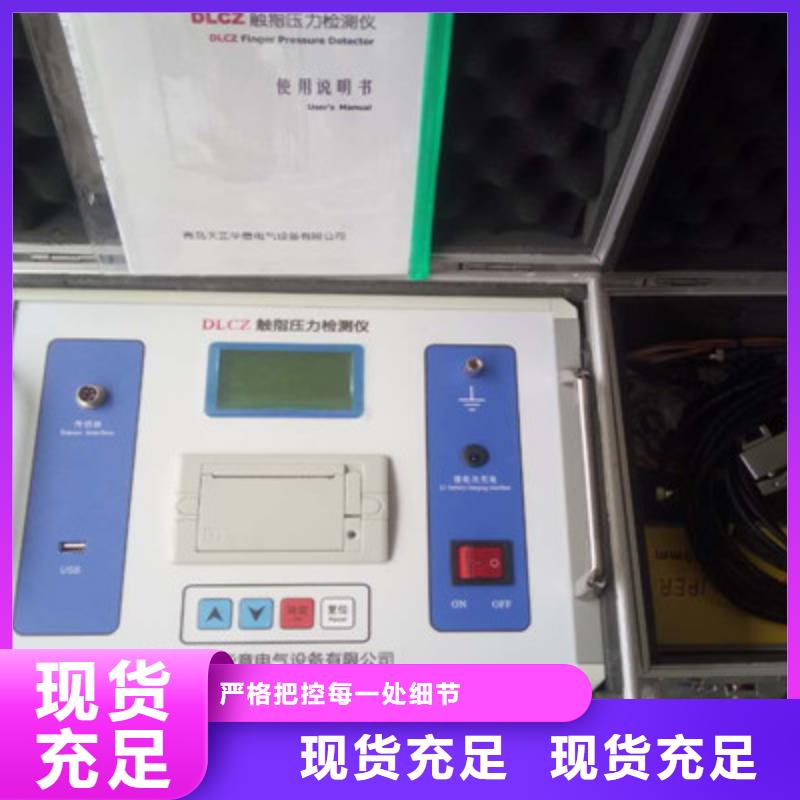

楚雄觸指壓力測試儀 總體結構高壓開關柜觸頭壓力測量?jī)x主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量?jī)x測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量?jī)x壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量?jī)x測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；青島天正華意電氣設備有限公司

楚雄觸指壓力測試儀操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；三、技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V3.3、尺寸及重量主機重量：＜3kg 主機尺寸：330mm ＊ 280mm＊170mm

楚雄觸指壓力測試儀、儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢?cè)囼?yàn)數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。

楚雄觸指壓力測試儀感謝你選擇了TH-DR小型在線錄波儀。為了充分發揮分析儀的功能，請首先仔細閱讀本使用手冊，并留用隨時查閱。 版本 用戶手冊版本號：V1.0.4手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。簡 介TH-DR小型在線錄波儀，是以高性能MCU、嵌入式操作系統為核心，實現了數據采集、處理、傳輸、存儲功能的小型在線錄波裝置。

楚雄觸指壓力測試儀跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。七．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。設備經自檢通過后顯示操作界面。②設置跳閘電流和合閘電流。③設置跳閘時間和合閘時間。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，設置直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。a)在備用電源自動投入裝置試驗中的幾種方法備用電源自動投入裝置大多用于110KV變電站的變低側，在保證連續供電、降低能耗方面起著重要作用，但由于該裝置同時關聯著多個開關，在做試驗時必須停一次設備。隨著用戶生產、生活要求水平的提高，對連續供電的要求越來越高，每次進行備自投試驗時的轉電、停電操作復雜，難免會造成用戶短時停電，從而對用戶生產、生活造成不同程度的損失，引發用戶投訴，要解決此矛盾的辦法之一就是利用斷路器模擬裝置。

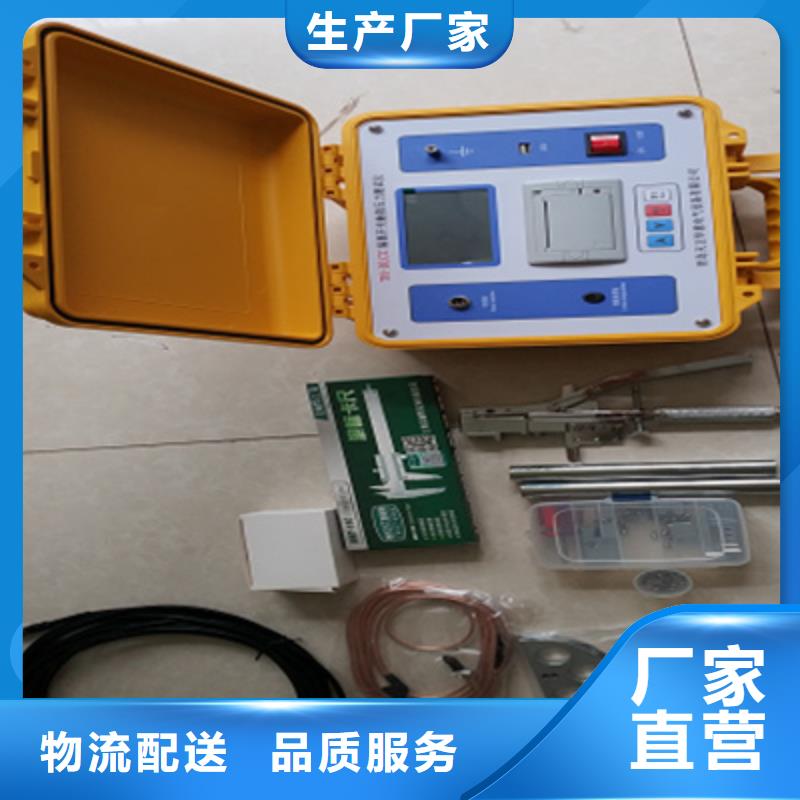

楚雄觸指壓力測試儀如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：3、線接好后進入測試界面，如下圖：4、選擇菜單進行測試開始合閘綜合測試：在分閘狀態進行合閘試驗，進入此界面后等待合閘數據采集請把電流鉗打在100mv檔位測量。開始分閘綜合測試：在合閘狀態進行分閘試驗，進入此界面后等待分閘數據采集，請把電流鉗打在100mv檔位測量。儲能實驗測試：分析儲能電機電流和時間，請把電流鉗打在10mv檔位測量。震動實驗測試：分析斷路器觸頭狀態。(此功能附件為選配)5、下圖為三線圈斷路器分閘數據圖片：七、計算機專用數據管理軟件：數據測試完成后，通過U盤把數據上傳到計算機進行分析、保存、打印管理，

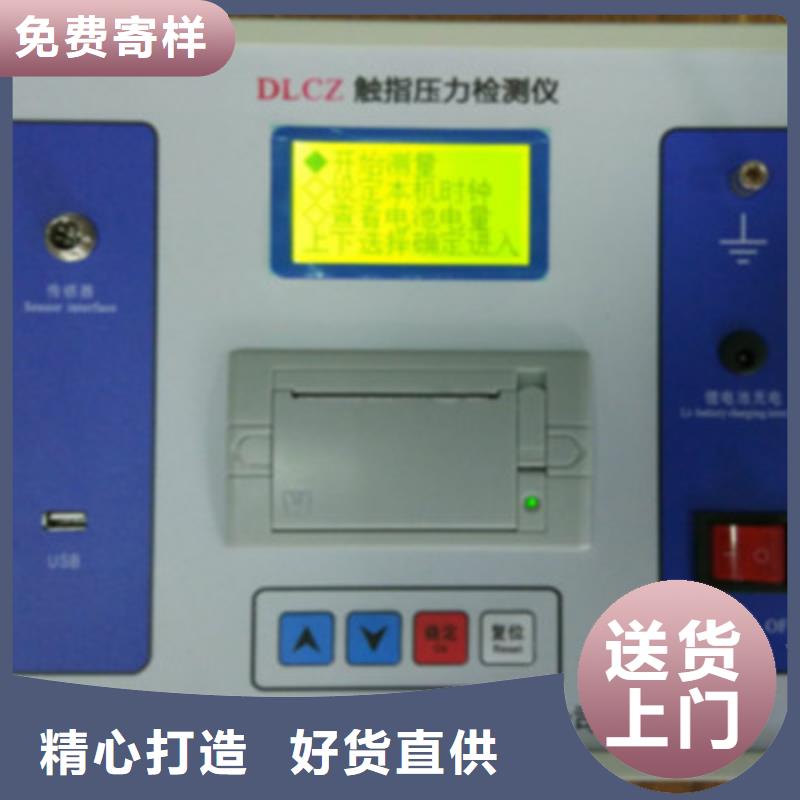

楚雄觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤?！舢?dāng)提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。

楚雄觸指壓力測試儀建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對，判斷是否合格，及時發現問題。9、電機儲能測試，測量出電機儲能時間和電流。10、專業數據管理軟件，通過建立的變電站名和線路名稱，將測試數據保存到指定處，方便后期管理，歷史數據比對，查詢。三、技術參數：1、時間測量：等待信號時間0～20S，線圈、斷口采集時間0～299ms，分辨率0.01ms，精度：0.1％±2個字；2、電流測量：0.1-200A，檢測精度±5％，小檢測值±100mA；3、電壓測量：DC10-300V，檢測精度±5％，小檢測值±50mA；4、速度測量：速度及行程測量：剛分、剛合速度，分、合閘瞬時速度，分、合閘速度及平均速度；總行程、開距、超程、過沖行程、返彈行程；5、測速范圍：0.1mm傳感器 0.01～15.00m/s；360°角度傳感器 1周波/ 0.25°，0.01～20.00m/s；6、傳感器測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm。（選配）360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。7、儀器電源：DC12V（請使用專用適配器充電）

楚雄觸指壓力測試儀請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄一、概述 1二、結構特征 2三、技術特性 4四、儀器使用及操作 6五、測量操作 10六、故障分析及排除 10七、日常維護與保養 13一、概述隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至?xí)斐伞盎馃B營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。

楚雄觸指壓力測試儀用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入?yún)?shù)設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量?jī)x的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量?jī)x的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。
