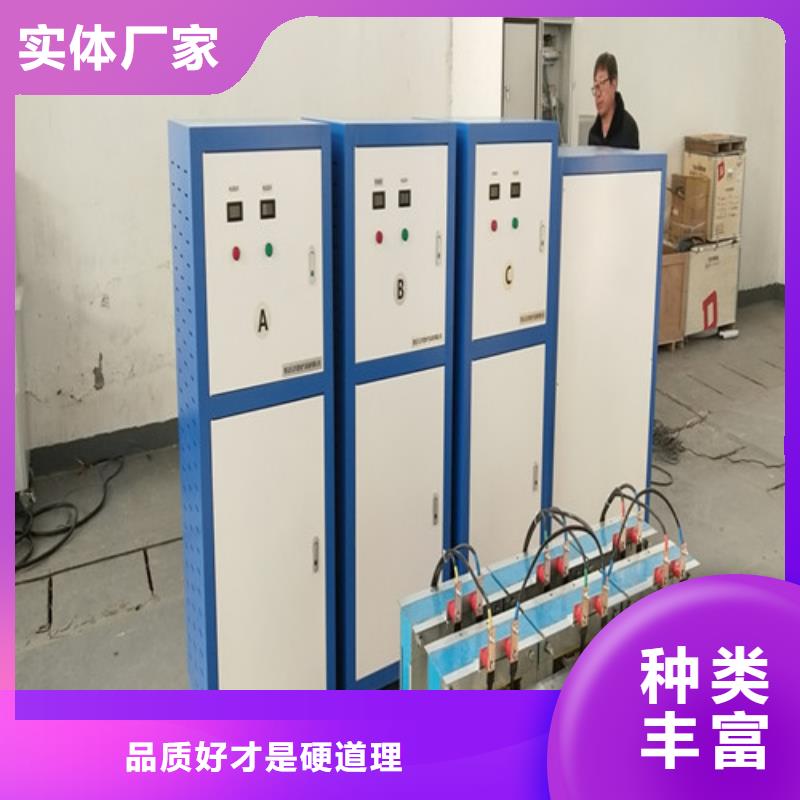

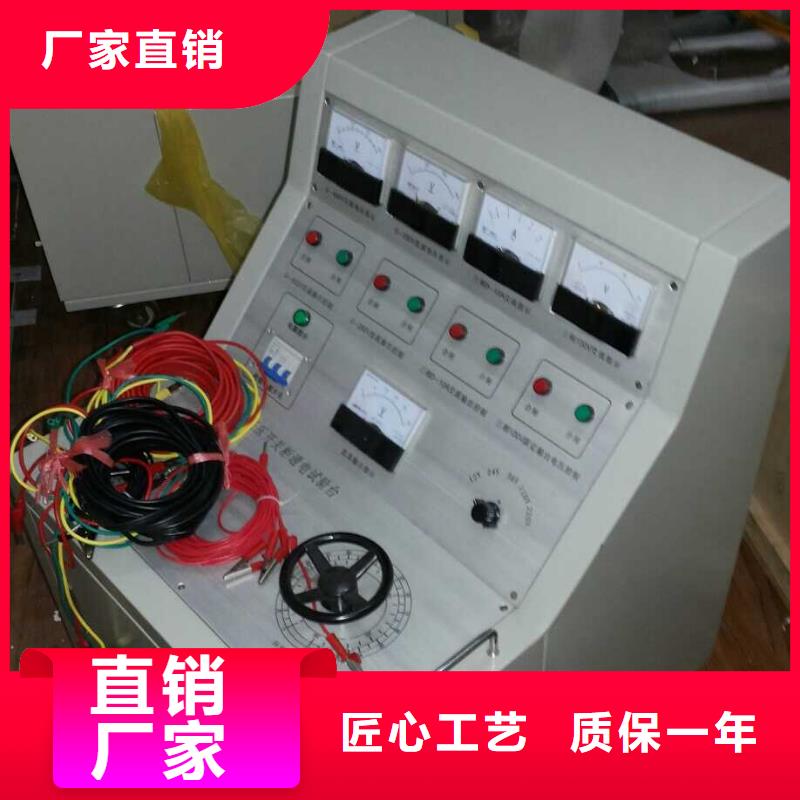

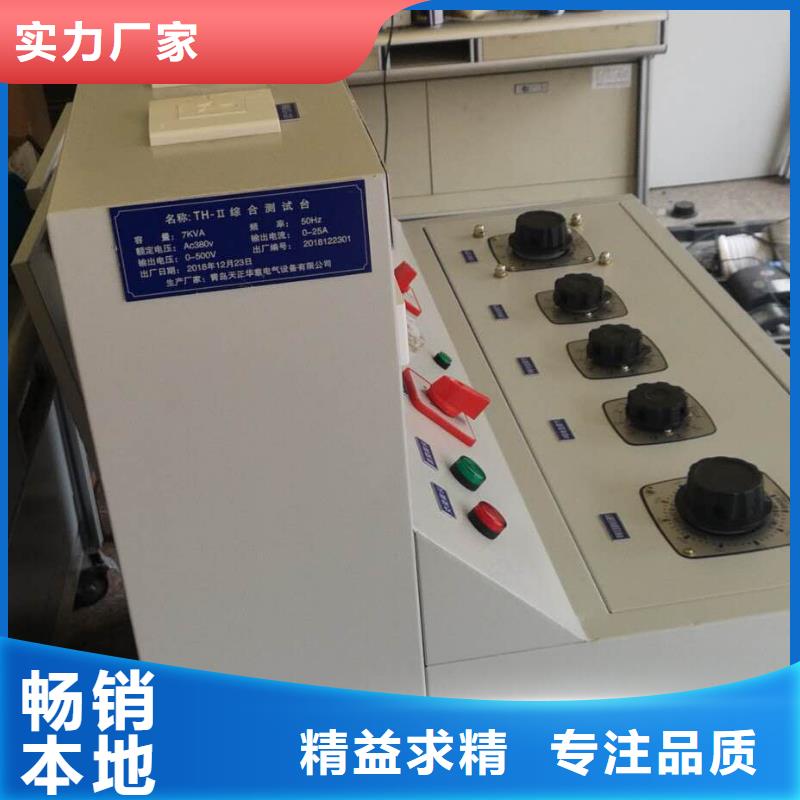

鶴崗電器綜合試驗臺安裝使用說明1、電機試驗臺安裝接線說明①、操作臺及強電控制柜外殼可靠接地。②、強電柜從頂端空氣開關上端接入電機試驗用工作電源，380V或660V或1140V，視被試電機額定電壓選擇.確定主回路電壓后同時將強電柜中控制變壓器原邊電壓連接成380V或660V或1140V.③、強電柜內部DZ47空氣斷路器上端引入單相220V電源，作為儀表及操作臺儀器工作電源④、強電柜與操作臺之間用三根6芯電纜線按對應線號連接可靠⑤、強電柜底部（交流接觸器下端子）連接功率線（3＊50mm2）電纜到被試電機的UVW三個端子上，操作臺內部ABC三組每相兩個插頭線分別對應插入試驗臺底部插孔，切不可將同相的兩個插頭插入不同相上去，G1插頭連接到電機外殼上。，同時將三組測試線夾，接到被試電機的接線盒中的UVW端子上，同電機電源線（功率線）并接。2、操作程序及測試步驟①、確保接線可靠的情況下，合上強電柜內部的DZ47空氣斷路器，再關上強電柜門后合上強電柜上電機試驗電源的空氣開關，強電柜上方白色電源指示燈點亮。②、合上試驗臺電源的空氣開關，送入220VAC電源，試驗臺總電源指示燈點亮，電腦自動開機。③、按下試驗臺總電源啟動按鈕打開試驗臺各儀器的電源，總電源啟動按鈕指示點亮，電參數儀顯示當前三相試驗電壓值（電參數儀鍵切換）。

鶴崗電器綜合試驗臺 報表生成界面五、補充說明1.試驗臺面板上轉換開關當撥到手動時（與測試軟件單項手動測試不同），可通過電機運行啟/停按鈕控制被試電機的啟停，電參數測試儀實時監視被試電機的電參數，可通過電參數儀上的按鈕切換顯示被試電機的各相電壓，電流值，以及功率因數，并在測試軟件中同步顯示。2.試驗臺電機測試采用三相三線制，功率測量采用二表法，B相為基準，PB顯示值為0.00W，A，C相顯示值其中有一項可能為負，單獨的PA或PC無意義，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP總＝PA＋PC3.軟件測試結果中的“報警項”中，用測試項目的拼音簡寫標示：ZX：轉向；NY：耐壓；JY：絕緣；DZ：電阻；ZJ：匝間。4.對于匝間測試中的“面積”和“面積差”解釋如下：2.1 面積比較如圖2-1 所示，在任意指定的A～B 區間內對被測線圈測試波形面積進行(積分)計算，并與標準波形在此區間內的面積進行比較，用這兩個波形面積的差異值與標準波形在此區間的面積的百分比作為判定依據，判定基準用百分比來設定。圖2-1 面積比較示意圖波形面積近似的與能量損失成正比，所以可以使用面積比較方法來判斷線圈中的能量損耗，有效的檢測線圈層間和匝間短路。2.2 面積差比較如圖2-2 所示，在任意指定A～B 區間內對被測線圈測試波形和標準波形的Y 軸方向的差異值進行計算(積分計算的結果為A～B 區間內的陰影部分)和標準波形在此區間的面積比較，基準用百分比來設定。圖2-2 面積差比較示意圖面積差比較方法主要表現了電感量 L 的差異和能量的損耗，這個比較方法可以有效的檢測標準線圈和被測線圈的電感量L 的差異。六、使用保養1、試驗臺必須放置于通風良好，無受潮及塵埃多，不受陽光強烈照射的場所 2、試驗臺由專人操作，嚴格執行用電規程和試驗程序，確認試驗電流，電壓等級，嚴防損壞試品及設備，人員的人身3、儀器儀表定期校驗，確保測量準確性

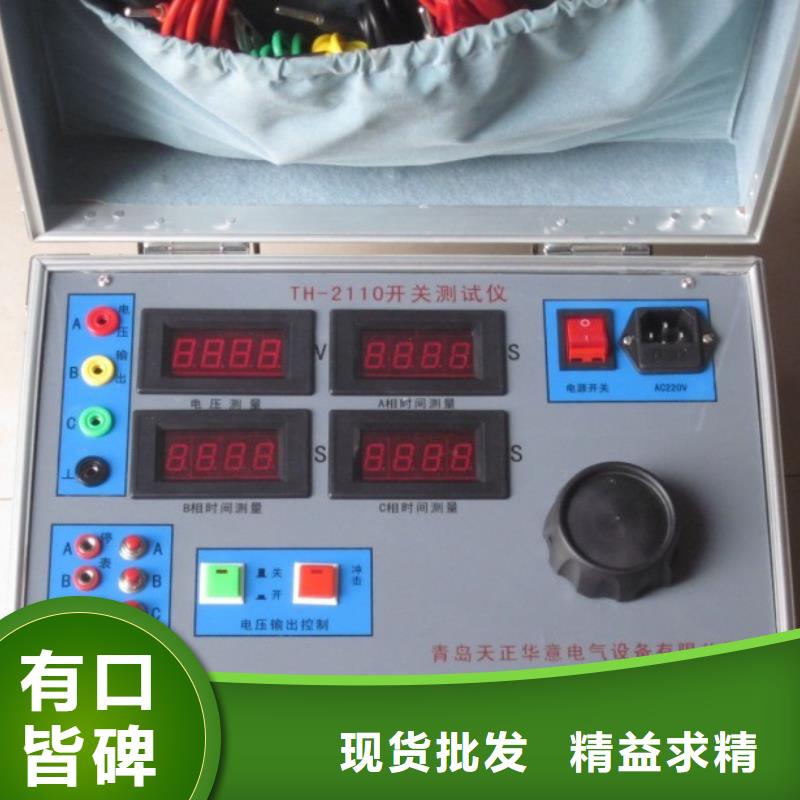

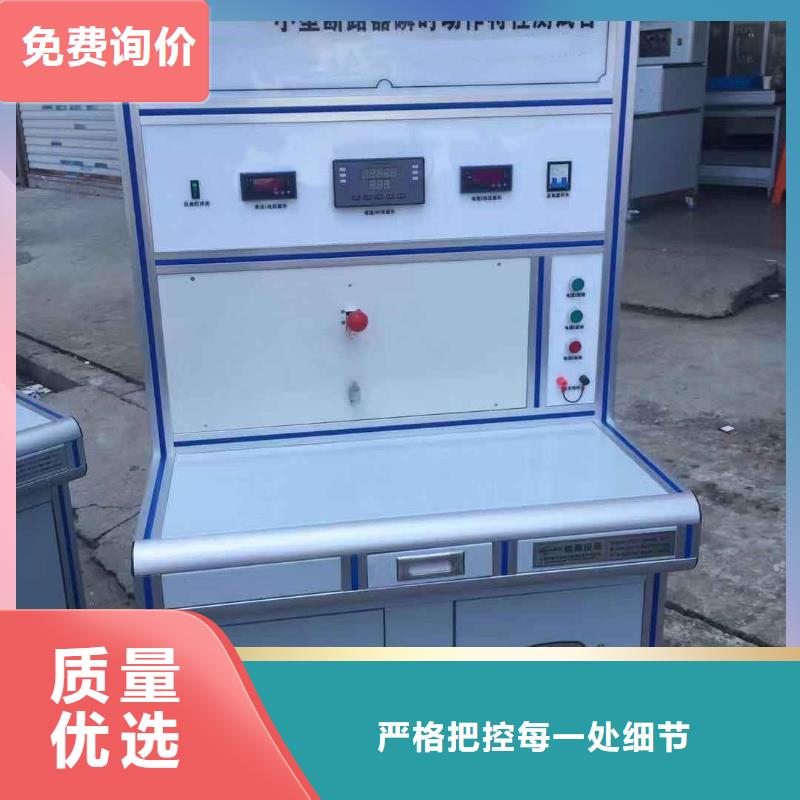

<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺

鶴崗電器綜合試驗臺型號選擇完成后退出型號設置界面。（如果沒有當前被測件型號，需要添加新型號。添加方式見6.2.3）如圖6-2-5所示圖 6-2-56.2.3、型號設置在進行新型號繼電器實驗之前需要添加繼電器型號，以方便后續使用，添加型號界面如圖6-2-7所示：圖6-2-7進入設置界面以后，首先檢查左側列表中是否已有當前型號，如果有就左擊選取型號后，點擊【選定返回】按鍵繼續試驗。如果沒有當前型號，就點擊【添加型號】按鍵，根據當前型號參數填寫或選擇測試參數，設置完成后點擊【確定添加】按鍵。添加完成后再點擊【系統參數】按鍵，根據繼電器說明書設置測試結果的判斷標準，完成后點擊【確定】返回添加界面，再點擊【選定返回】繼續測試。當型號參數有變化或需要修改測試參數時，先左擊選定型號，然后點擊【修改型號】，修改完成后點擊【確認修改】按鍵，完成操作。6.2.4、詳細說明普通繼電器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇普通繼電器型號。4.測試項如圖所示：5.根據被測件型號設置好對應參數。6.首先點擊“線圈電阻”按鈕測試線圈電阻。7.然后點擊“觸點狀態”測試剩余項。點擊“吸合釋放測試”，系統將進行吸合釋放測試。測試開始時，電壓從0V開始逐漸上升，上為“額定電壓”。當繼電器吸合時，系統記錄當前電壓以及電流。根據提示，之后進行降壓操作。

鶴崗電器綜合試驗臺 操作軟件需具有良好的交互性，配置液晶顯示器，需將顯示器內嵌于操作面板具備操作人員登陸管理，可根據需要增加或減少操作人員登陸權限，操作軟件需具有參數維護功能，方便用戶后續增減所需試驗的元件型號。7. 操作軟件需具備記錄試驗結果功能，用戶可根據試驗日期，試驗人員作為查詢條件查詢試驗記錄；試驗臺需配備打印機，且可將試驗記錄報表導出、打印。8. 配齊各類測試專用接線9. 操作軟件需醒目，便于人工輸入，常用型號可直接選擇，特殊型號人工輸入并具備記憶功能，各類軟件測試界面分開10.本試驗臺不同類型的試驗原件試驗界面均獨立，不可和其他類型元件界面混淆，試驗記錄需獨立打印，不可全部元件試驗記錄在一個記錄表上。11. 試驗臺需具備狀態指示功能，不同類型元件測試時，需正確指示試驗臺工作狀態；12.操作軟件醒目，便于人工輸入，常用型號可直接選擇，特殊型號人工輸入并具備記憶功能，各類軟件測試界面分開。

<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺

鶴崗電器綜合試驗臺當繼電器達到釋放狀態，系統記錄釋放電壓。試驗過程中，若達到設定電壓，繼電器未動作，系統會進行提示。若吸合后，繼電器在降壓過程中未釋放，系統會進行提示。8.普通繼電器可以測試每對觸點的時間，右鍵雙擊開始測試按鈕即可出現測試面板，點擊開始按鈕即可進行測試。測試完成后可以點擊創建報表查看測試結果，此項為單獨測試項，退出后結果不予保留。7、微型斷路器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇微型斷路器型號。4.根據被測件型號設置好對應參數。5.首先點擊“線圈電阻”按鈕測試線圈電阻。6.然后點擊“脫扣測試”，進行脫扣測試項。測試開始時，電流會迅速給到脫扣電流，并開始記時，當斷路器斷開時記時結束，系統記錄下當前時間為脫扣時間，若脫扣時間小于保護時間，則說明測試合格。6.3、創建報表首先，在測試結束后，點擊“創建報表”按鈕，此時報表打開，新的報表操作對話框出現如圖6-3-1所示。圖 6-3-1點擊“保存報表”按鈕，所有的數據將會被保存。點擊“打印報表”按鈕，系統將打印當前EXCEL文檔。點擊“退出”按鈕，系統不對報表做任何修改和保存，直接返回測試界面。6.4、查看報表點擊“查看報表”按鈕，系統將會彈出新的查看報表對話框，用來查看之前測試過的報表，在此界面下，用戶可對之前生成報表進行查看、刪除、傳輸?shù)炔僮鳌Ｈ鐖D6-4-1所示。圖 6-4-1在左側報告列表中選定一個報表，點擊“查看報表”按鈕，即可查看該報表。此時，可以對其進行打印操作。點擊“U盤傳輸”按鈕，即可將選定報表傳輸至，當前插入U盤。點擊“刪除報表”按鈕，即可將選定報表進行刪除操作。此功能需要密碼才能刪除。

<鶴崗>天正華意電氣設備有限公司
鶴崗塑殼斷路器瞬時特性測試臺 <鶴崗>天正華意電氣設備有限公司

鶴崗電器綜合試驗臺備注：測試臺在使用過程中如有疑問，請用戶及時和我們?nèi)〉寐?lián)系，我們將竭誠為您服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話： 、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。

<鶴崗>天正華意電氣設備有限公司
<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺
<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺

鶴崗電器綜合試驗臺如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。數據查詢時，用戶只需要選擇查詢的項目即可進行查詢，可多選，也可單選。查詢的數據首先是要進行保存之后的數據，沒有保存的數據不能查詢。在數據查詢界面用戶可對查詢出的數據進行刪除、打印操作，并可以生成相應的Excel文件，保存到想要的位置。6.用戶可對測試結果進行保存，點擊測試界面上的“保存報表”即可將測試結果存儲在電腦的任意位置。7.用戶點擊測試界面上的“數據”，可對測試數據進行。8.用戶在以下界面中，可以使用管理員模式下，對操作員進行管理，可刪除和增加用戶。用戶點擊“用戶切換”，可使不同的用戶來登陸測試程序。9.用戶點擊“退出運行”，測試界面將返回電腦桌面，程序退出。九、注意事項：1.每次測試，測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。2.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。3.測試臺在三個月內沒有使用時，是通電一次。4.如果測試過程種如有意外發生，請快速按下測試臺面板上的“急?！卑粹o。5.測試臺面板上的電源插座嚴禁接入大功率用電器。6.測試臺上嚴禁放置水杯等物品，防止水流到測試臺內部。

<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺

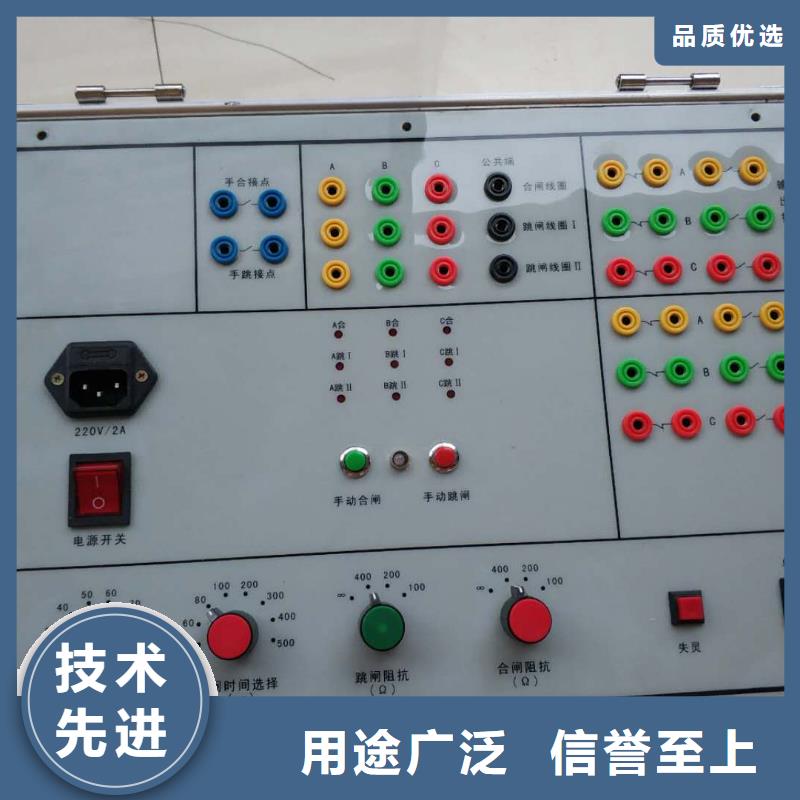

鶴崗電器綜合試驗臺外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。五、操作方法：1、開機顯示：開機后系統顯示如圖4圖4 圖52、時間次數設置：次使用時需要對參數進行設置，按“↑”“↓”選擇“參數設置”，再按“確定”鍵，如圖4。按“↑”“↓”選擇“時間次數”，再按“確定”鍵，如圖5 。圖6 圖7按“確定”鍵移動光標，按“↑”“↓”鍵調整數字大小，如圖6。一直按“確定”退出并自動保存設置，設置好參數后系統自動保存斷電不丟失。設置輸出時間的目的有兩個，1、是為了防止當輔助觸點轉換不到位時分合閘線圈長時間帶電。2、當超出所設置的輸出時間，還沒有分閘或合閘，進行拒分拒合錯誤判斷。輸出時間如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。

<鶴崗>天正華意電氣設備有限公司 鶴崗塑殼斷路器瞬時特性測試臺

?鶴崗電器綜合試驗臺安裝、調試所需的工具、零配件、管線等由乙方負責。甲方負責以下工作：?與乙方共同開箱檢查貨物是否齊全。?乙方安裝設備和調試過程中給予配合和支持。B．設備驗收設備驗收分預驗收和終驗收兩次進行，預驗收在乙方進行，終驗收在甲方進行。設備預驗收：?乙方提前3天向甲方發出預驗收書面邀請。?甲方負責酌情提供乙方各階段需求數量的試機件。?乙方負責調試設備和工裝，產品各項尺寸及性能指標等應符合圖紙技術要求，單件加工時間達到節拍要求。?甲方按技術協議要求，對生產線及設備的外觀、配置等項目一一進行驗收。?預驗收達到協議要求，甲方與乙方簽訂預驗收紀要經雙方代表簽字后，預驗收存在的問題乙方應立即整改、改進；整改完成后，提交書面報告給甲方，經甲方書面同意后，乙方才能包裝設備發運到甲方，預驗收的所有試機件隨機包裝交還甲方。?對于前期方案中沒有提及的優化方案，需經雙方共同協商后解決。設備終驗收：?檢查預驗收遺留問題是否按初驗收紀要的要求予以解決和改進。?甲方負責提供終驗收的試機件。?乙方負責調試設備和工裝，按要求連續生產一周。。?終驗收標準參照預驗收標準，驗收時間（包括開箱、安裝、調試等）雙方協商解決。?設備終驗收合格，雙方簽訂終驗收紀要認可，乙方才能向甲方交貨。C．技術培訓乙方負責對甲方的操作人員及維修人員進行免費培訓，技術培訓分預培訓和終培訓二次進行。預培訓?培訓地點在甲方工廠，日期與設備預驗收同時進行或另行安排。?

<鶴崗>天正華意電氣設備有限公司

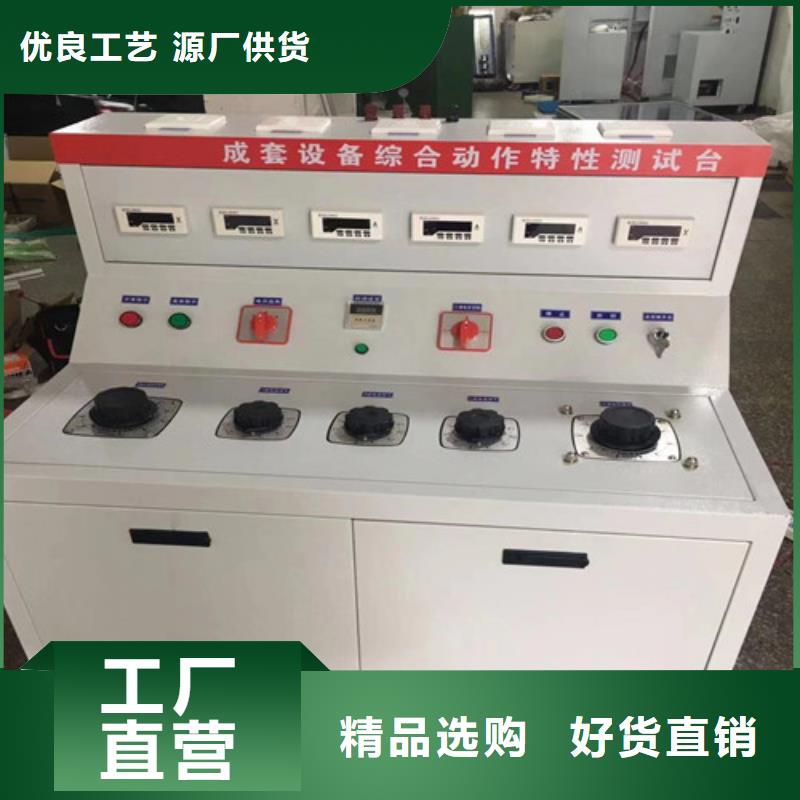

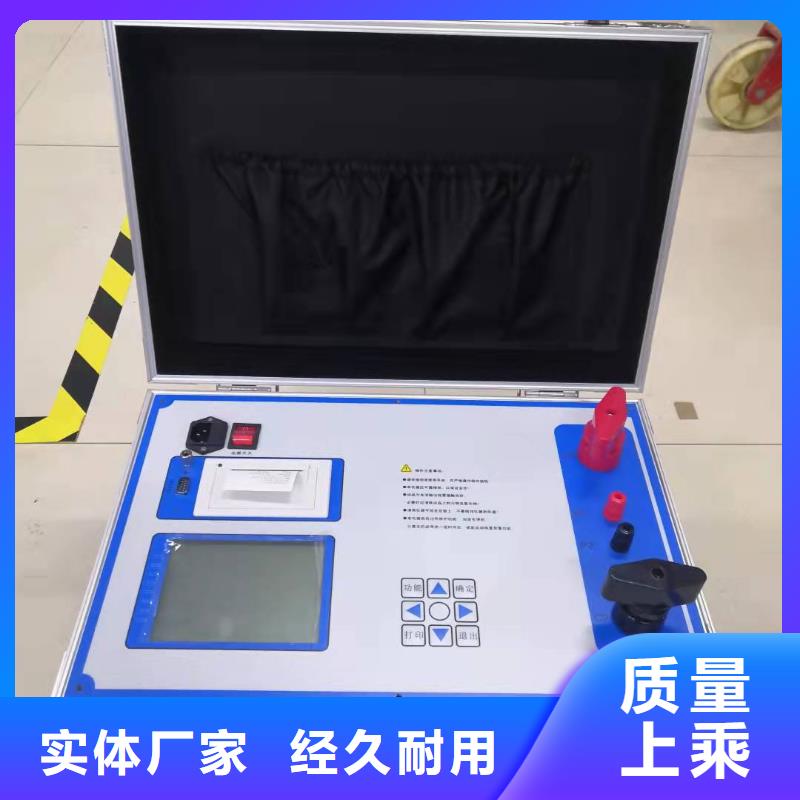

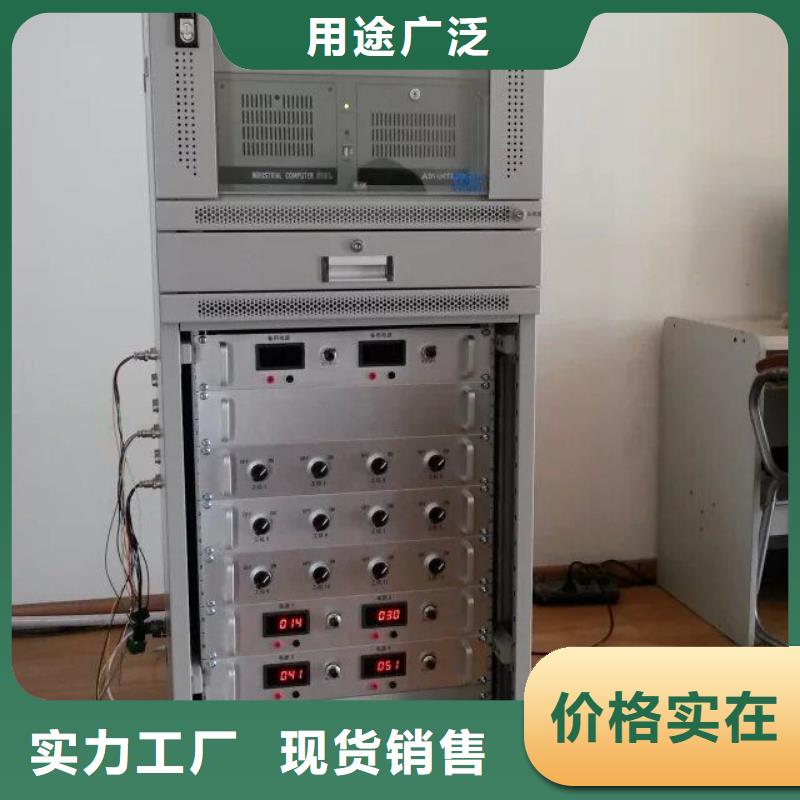

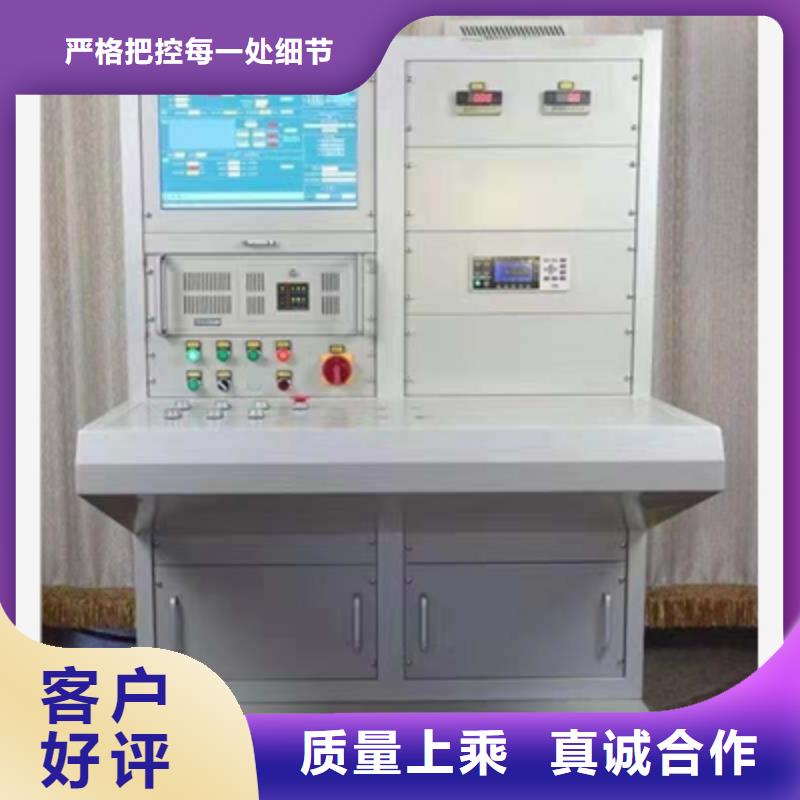

鶴崗電器綜合試驗臺試驗系統構成6.1概述試驗系統能實現對試驗臺設備進行控制、管理操作者可在顯示器上進行操作、控制、監視設備并進行控制指令的發送主要功能如下：（1）根據試驗工藝要求對試驗臺供電電源進行控制；（2）根據試驗工藝要求對試驗臺輔助設備進行控制；（3）可以進行試驗選擇來滿足不同的試驗項目；（4）對試驗系統的電壓、電流、漏電流以及設備工作狀態進行顯示；（5）具有友好的人機界面，可顯示設備狀態、報警信息及故障信息，并可記錄故障發生時間，可供維護人員使用； （6）故障時能及時采取相應的措施（自動或手動）以防止危險事故的發生，確保人員和設備。6.1.1系統結構與配置系統主要由工控機、PLC、檢測儀表、電流電壓傳感器、中間繼電器、接觸電阻測試儀、整流裝置等組成見表1工控機、PLC及儀表在控制柜內，工控機作為控制系統的上位機，提供人機界面；PLC安裝在控制臺內，是設備控制命令發出源及設備狀態接收源。工作電源及要求： AC220V/5kVA/隔離表1 系統配置表名稱型號PLCLE5108擴展AI/AO模塊4AI/AO顯示器三星中間繼電器G2R-1SND-24V儀表青智圖2 系統結構示意圖6.2試驗故障保護當系統試驗出現故障時，試驗柜內的斷路器能自動、迅速的將故障部件從電源系統中切出，保障電源系統的運行。保護功能如表1。表1 試驗故障保護功能表保護對象保護動作調壓器過壓保護斷11QF01變壓器過流保護斷11QF01系統試驗時，對測試的DC750V電壓可以進行限定，以免出現誤操作。

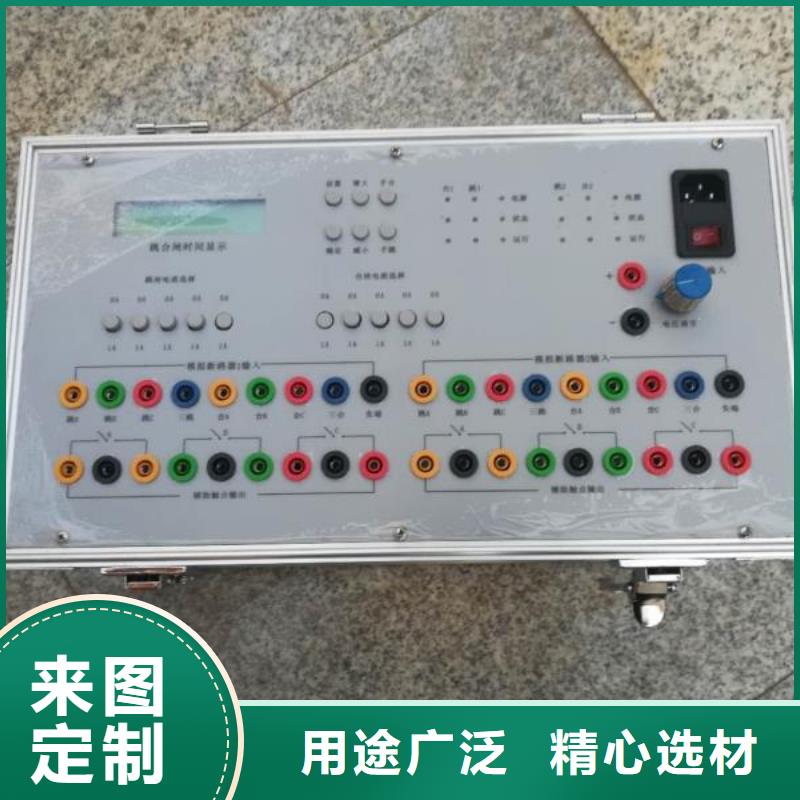

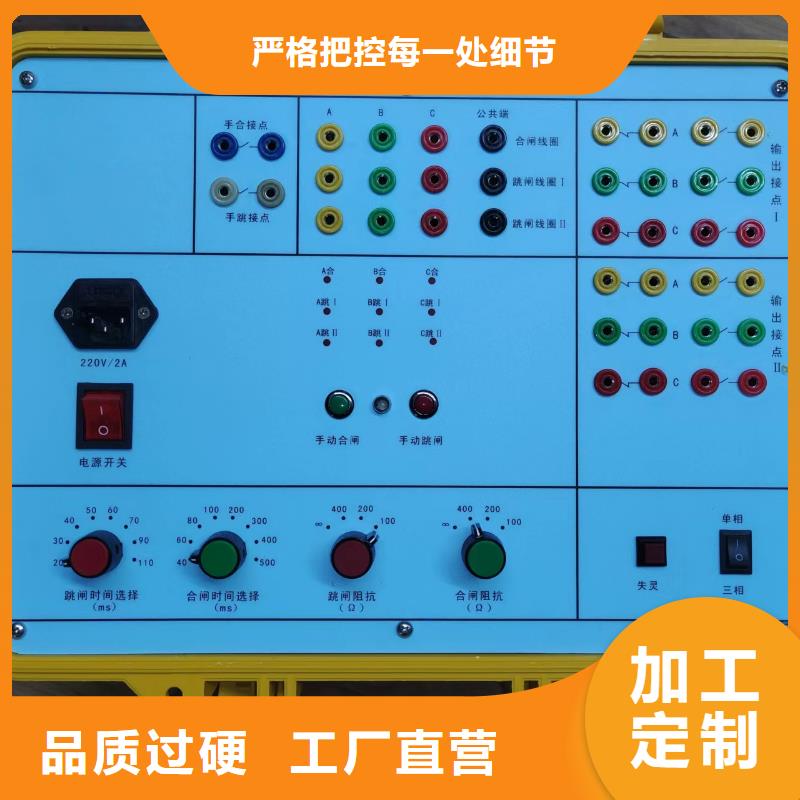

鶴崗電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

鶴崗電器綜合試驗臺測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器，交流燈絲轉換繼電器動態繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）3.將測試盒用航空插頭連接線盒測試臺連接即可。4.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。 八、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。
