海北多功能校準儀信息使用多功能過程校驗儀之前，請仔細閱讀本手冊。在充分理解的基礎上，再對多功能過程校驗儀進行操作。錯誤的使用會導致儀表損壞或人身傷害。 禁對多功能過程校驗儀進行任何改造！由于擅自改造所造成的事故，本公司恕不負責?！ｋU：表示若不采取適當?shù)拇胧┑脑挘瑢⒃斐蓢乐氐娜松韨蛑卮蟮呢敭a損失?！⒁猓禾嵝涯鷮Ξa品的相關重要信息、產品的處置或文件的特別部分格外注意！※危險?切勿在端子之間或端子和地之間施加超過校準儀上標示的額定電壓。端子之間的電壓是30VDC。?使用前，先測量一下已知電壓以確認校準儀工作正常。?請遵循所有設備的步驟進行操作。?當測試線的一端被插入電流插孔的時候，切勿把另一端的探頭碰觸電壓源。?切勿使用已損壞的校準儀。使用前應檢查校準儀的外殼是否有斷裂或缺少塑料元件。特別要注意接頭周圍是否絕緣。※注意?根據測量要求選擇正確的功能和量程檔。?校準儀采用鋰電池供電，請根據鋰電池充放電特點管理電源，以延長電池的使用壽命。?使用前應確定電池電量是否充足，電量過低應充電后使用。?檢查測試線是否有損壞或暴露的金屬。若已損壞，使用前應把損壞的測試線更換。檢查測試線是否導通。?使用探頭時，手指不要碰到探頭的金屬觸點。手指應保持在探頭的護指裝置后面。

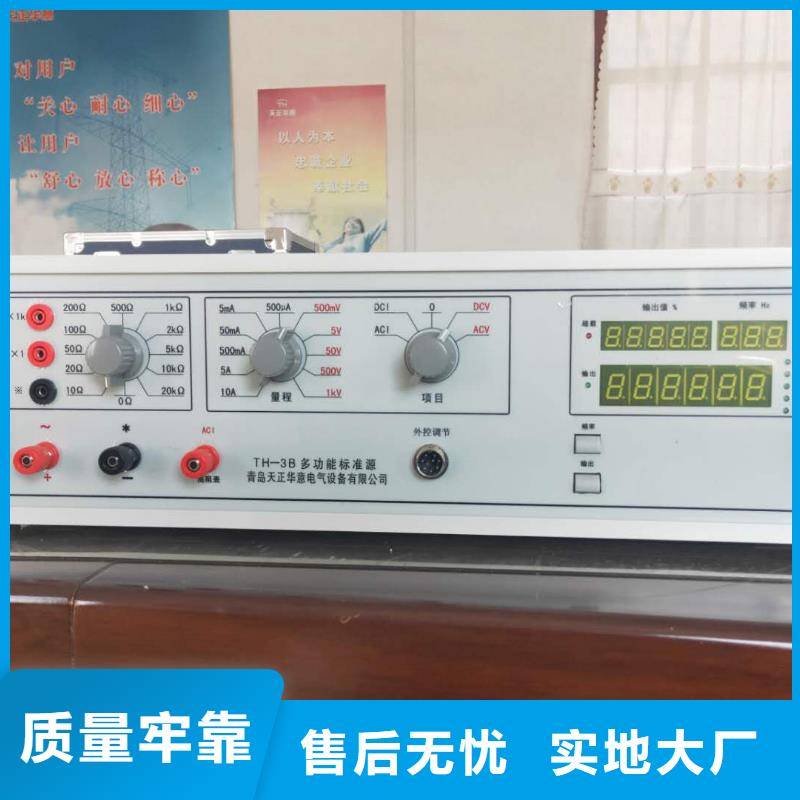

海北多功能校準儀 一、用途、特點：多功能校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值?？稍O根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。二、主要功能： 1 、 5 1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。2 、 采用鍵盤控制輸出量的增減。鍵盤控制量分為100％/N、10％/N、1％/N、0.1％/N（N為4、5、6、10、15）。3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。4 、交、直流電壓輸出范圍為0～1000V。5 、交、直流電流輸出范圍為0～20A。6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。7 、輸出超載能自動保護，手動復位。8 、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。9 、鉗形表測量：配用鉗型表校驗線圈，可測量0～1000A電流，誤差±0.3％。

<海北>天正華意電氣設備有限公司

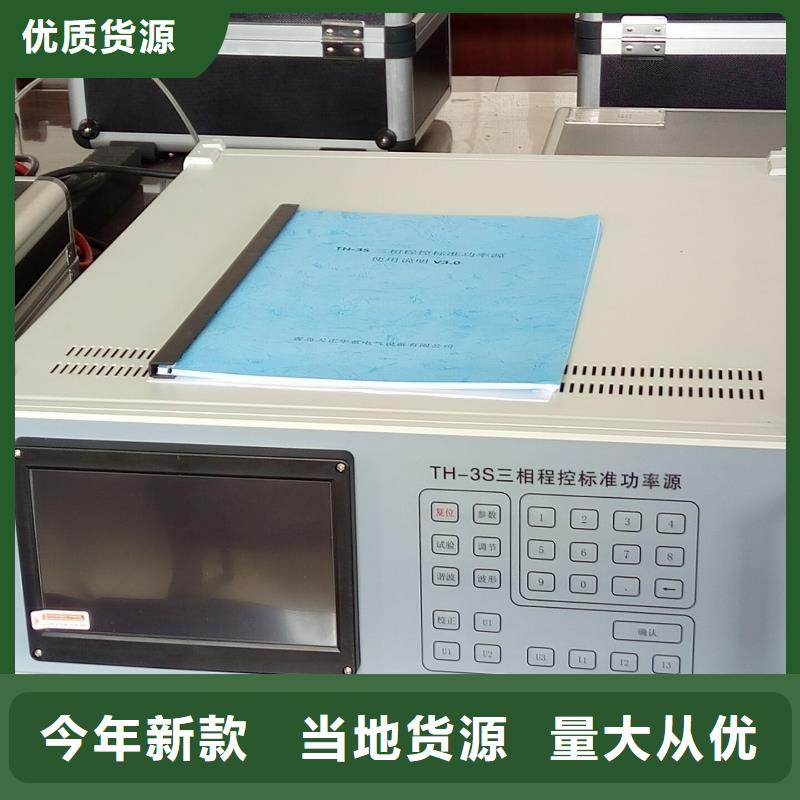

海北多功能校準儀 根據電表的精度等級及其他參數，儀器會自動算出潛動試驗的理論時間，開電壓電流輸出鍵后再按【Start】鍵，儀器會自動輸出1.15倍的額定電壓和潛動電流（電子式表潛動電流為零，機電式表的潛動電流是起動電流的四分之一），并根據收到的電表脈沖和實際運行的時間來判斷電表的起動試驗是否合格。如果需要保存試驗結果，需要按【】鍵。按Return鍵可以返回至上一個界面。按Register Test鍵，進入常數試驗界面，如圖3-18。本試驗中，儀器使用的是標準表法，即按照設置的工作時間內，儀器輸出額定電壓和電表的 電流，儀器內部的標準表與被校表同時累計電能值，設置的時間結束時，儀器自動停止輸出，校表員輸入電表的起始、終止電能值，按【ENTER】鍵，儀器會自動算出誤差。按【】鍵可以保存本次試驗結果。

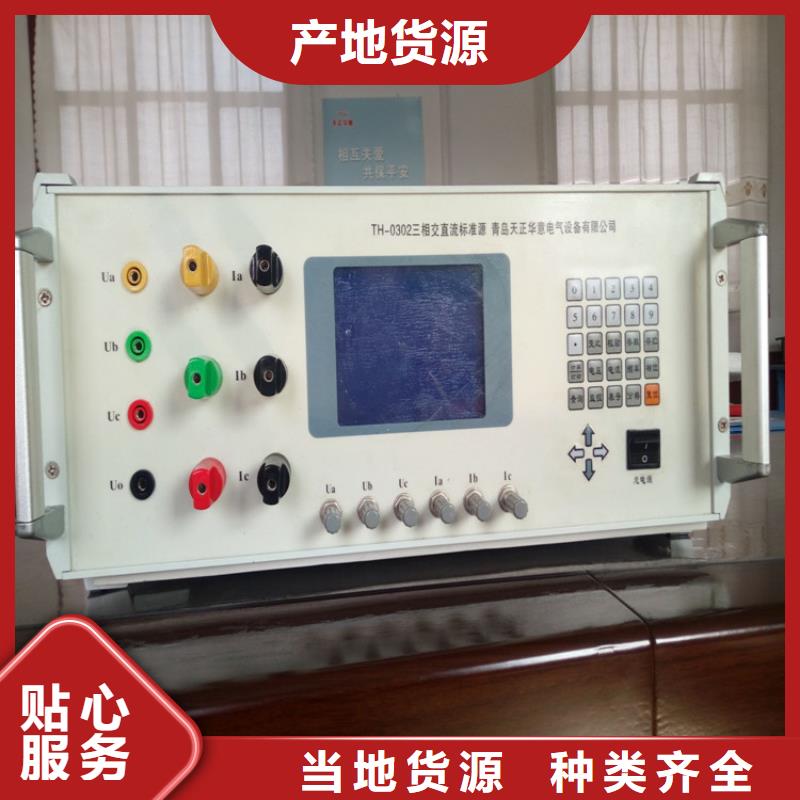

<海北>天正華意電氣設備有限公司 海北電壓監測儀校驗裝置

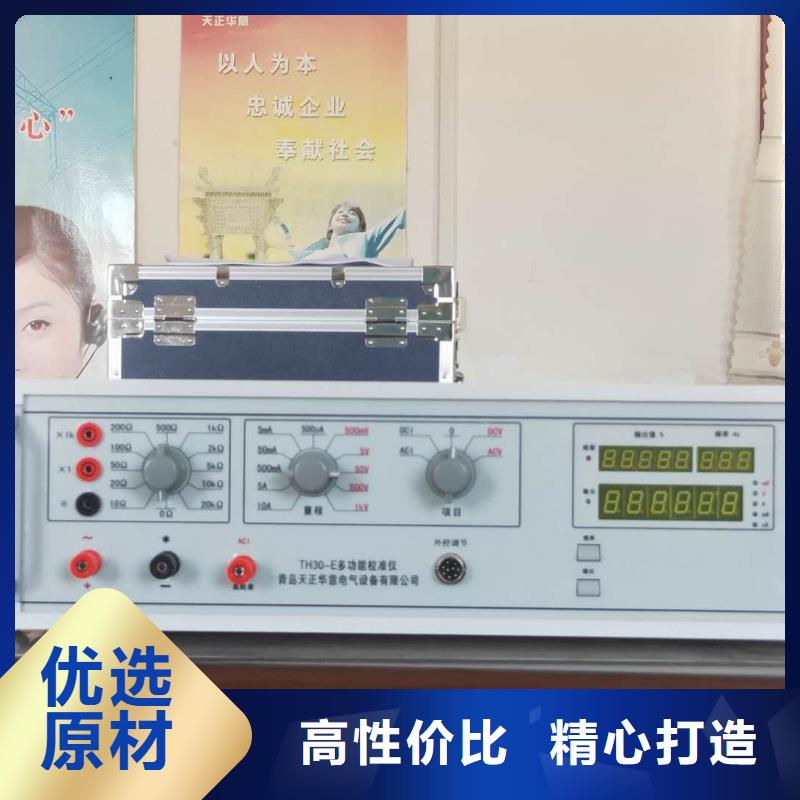

海北多功能校準儀 一、用途、特點：多功能校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值?？稍O根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。二、主要功能： 1 、 5 1/2位LED數字顯示輸出量 ，按實際值和百分比兩種方式同時顯示。2 、 采用鍵盤控制輸出量的增減。鍵盤控制量分為100％/N、10％/N、1％/N、0.1％/N（N為4、5、6、10、15）。3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。4 、交、直流電壓輸出范圍為0～1000V。5 、交、直流電流輸出范圍為0～20A。6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。7 、輸出超載能自動保護，手動復位。8 、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。9 、鉗形表測量：配用鉗型表校驗線圈，可測量0～1000A電流，誤差±0.3％。

海北多功能校準儀使用方法將交、直流恒流源輸出引至測試線圈插孔中。部分測試線圈電流輸入有三個插孔，從黑、紅插孔可以輸入直流或交流電流，從黑、黃插孔可以輸入交流電流（具有感性補償功能）2、將被檢鉗形表按測試線圈面板上箭頭方向鉗住中柱線圈，鉗形表的位置和箭頭方向平行，置于測試線圈面板上，中柱線圈位于鉗口內中心位置。直流電流源的電流檔安培數乘以線圈所注明的匝數即為鉗形表的電流值各種規格線圈在允值工作狀態，通電時間應不大于3分鐘。供電電源的電流誤差加上0.2％即為綜合誤差多功能校準儀測試軟件使用說明一、使用說明將文件夾復制在D盤目錄下后，請仔細閱讀以下內容打開測試程序，選擇被檢儀表的類型，本軟件附帶了四種表的模板，分別為“數字儀表模板數字多用表模板指針儀表模板指針多用表模板，用戶可以自行選擇模板表格選擇好模板后，鍵入被檢儀表編號，單擊[新建]按鈕，程序自動生成一個以儀表編號和當前日期為文件名的.文件，并存盤，同時打開本文件。鍵入表頭和“被檢表示值”，然后把鼠標停放在“標準表示值”的行進行檢測，檢完一個數值以后，按外控調節器上的[確認]按鈕，則程序自動把“標準表示值”填入，計算出誤差，并在誤差圖表內表示出來，便于觀察被檢表的誤差曲線。檢測完后，按[完成]按鈕存盤，如需再檢測另一塊表，重復操作步驟否則按[退出]按鈕退出如果要打開以前測試的表格進行修改，請單擊[打開]按鈕。高級使用本軟件具有極大的靈活性，如果用戶不滿意附帶的模板表格，可采取以下措施來滿足可自行設計表格。但必須對表格比較熟悉，并能熟練使用其中的計算公式。同我公司聯系，提出要求和表格格式，公司開發部會根據你提出的要求和格式做出令你滿意的結果！工作步驟先建立一塊模板并存入文件夾“模板”內。打開主窗口，單擊[設置]按鈕，先在“名稱”框內定義所建模板的名稱，然后單擊“模板名稱”框后的省略圖標，選擇新建的模板。按[新建]按鈕。此時，新建的模板已經被調用到所新建的模板名稱下了）在“儀表編號”位置內輸入新建表格中“儀表編號”的行列位置按[好]按鈕存盤退出，完成新建。注意事項1．請不要擅自改變附帶模板的數據，以免發生意外導致不能使用在退出應用程序之前，不能關閉電子表格。附帶模板“指針儀表模板數字儀表模板”中設有自動檢測誤差、以及被檢表是否合格的功能。使用該功能時，模板上的所有測試點必須全部測完，否則，該功能無效。

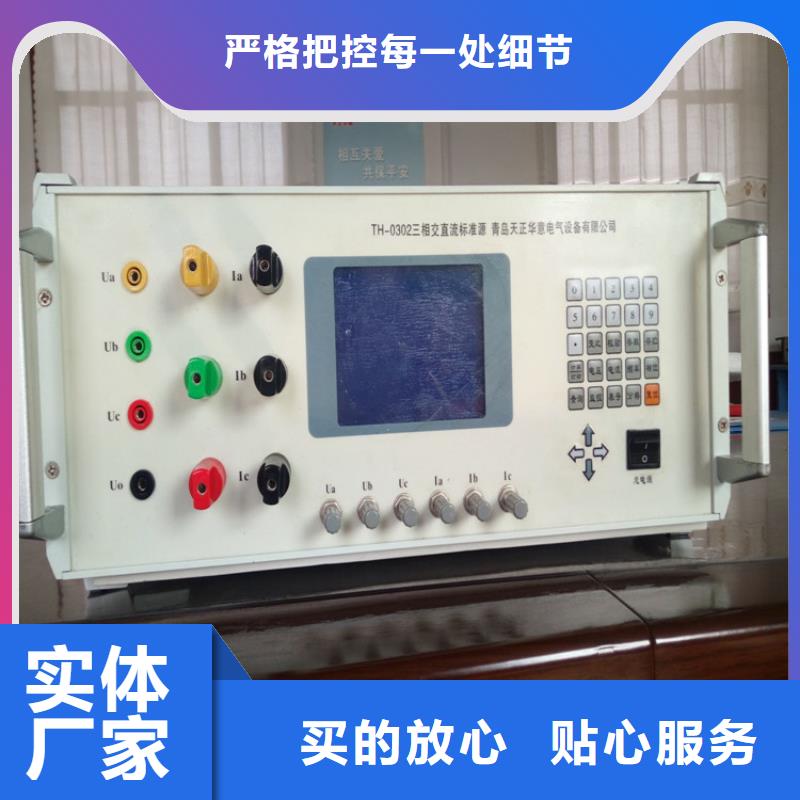

海北電壓監測儀校驗裝置

海北多功能校準儀 技術性能：1 、穩定性： AC﹤滿量程的0.02％/5分鐘DC﹤滿量程的0.01％/5分鐘作精密測量時儀器需預熱兩小時。2 、交流失真度： ﹤0.5％3 、直流紋波系數：﹤0.05％（額定輸出時）4 、輸出頻率準確度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1％（或市電同步）5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1） （23℃±2℃，輸出值大于10％量程）6 、電源指標：交流電源電壓220V±10％，頻率50Hz±1Hz；7 、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80％8 、工作時間： 連續9 、外形尺寸：135×480×420mm3七、維修與調整：1 、儀器正常狀態檢查：在儀器復位后，選擇“％”顯示，直流檔的顯示應為“0”，交流電壓檔顯示應小于滿度值的0.1％，交流電流檔在開路或短路時，允許有數字顯示。2 、本儀器電路比較復雜，如發生故障，請及時與我們聯系。在保修期內我們將免費修復或更換。

海北電壓監測儀校驗裝置

海北多功能校準儀然后按照修改數值一樣的方法修改數值，文字參數（如自動或手動）的修改只能通過上下鍵選擇具體的值。輸入正確的值后按ENT鍵保存輸入的值并返回參數項選擇畫面，如按ESC鍵不保存返回。所有參數都設置完成后按ESC鍵返回主畫面。3.6 熱工寶典操作使用該操作可以查詢熱電偶和熱電阻的毫伏數或電阻值與溫度的對應關系。在主畫面下，按ESC鍵即進入熱工寶典查詢畫面。如下：上下鍵選擇是熱電阻還是熱電偶，左右鍵選擇型號，然后按ENT鍵，進入查詢方式選擇畫面：選擇是通過溫度查詢電偶的毫伏值或電阻值，還是通過電偶的毫伏值或電阻值查詢溫度值。按ENT確認后進入查詢畫面：輸入溫度值或毫伏數或電阻值，可以在下一欄看到所要查詢的值。按ESC鍵可以一級一級的往上退出該畫面，進入主畫面。一、特 點手持式多功能電偶電阻校驗儀主要是為了現場熱工儀表及系統的校驗維護而設計，儀表提供完善面實用的功能，操作簡單。儀表采用單片機作為CPU，集大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的ITS-90標準值（熱電阻、熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。其具有如下的使用特點：?小巧、便于攜帶和手特。?堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。?大顯示屏，測量、輸出可同時顯示。?電壓、電流、電阻的測量和電壓、電流的輸出。?8種熱電偶（K、E、T、J、S、R、N、B）的測量和輸出，2種熱電阻（Pt100、Cu50）的測量。?熱電偶、熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。?電壓和電流測量可顯示百分比。?熱電偶測量、輸出具有自動或手動補償功能。?輸出值的輸入采用多種方式。?熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。?內置大容量充電電池，充電一次可連續工作5~7小時（與工作狀況相關。?大屏幕液晶帶背光顯示，中文菜單操作。?按鍵聲音和背光可控制，并能在每次開機時保持上次設置的狀態。

海北電壓監測儀校驗裝置

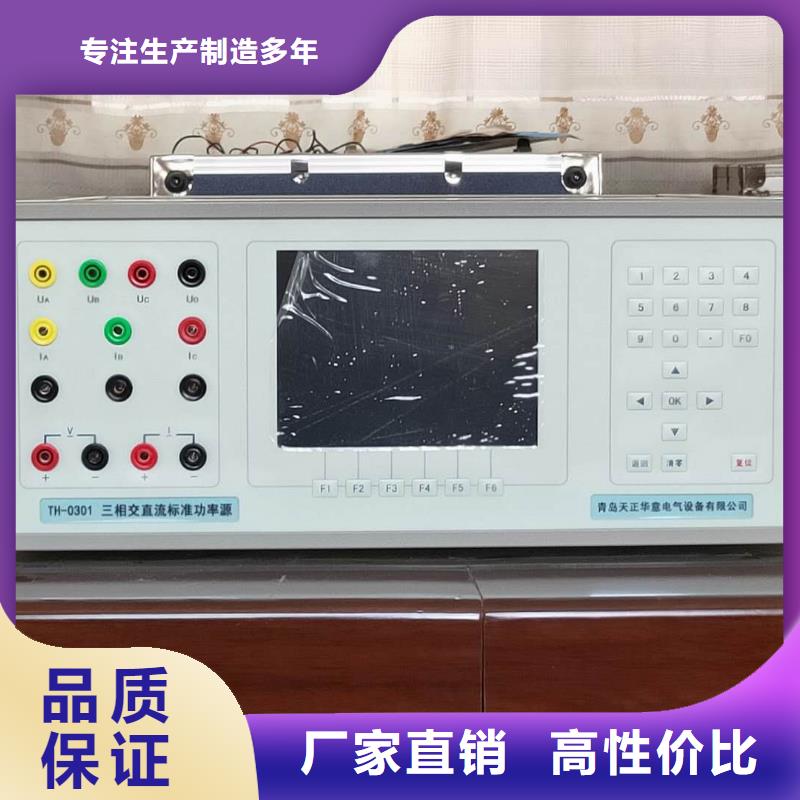

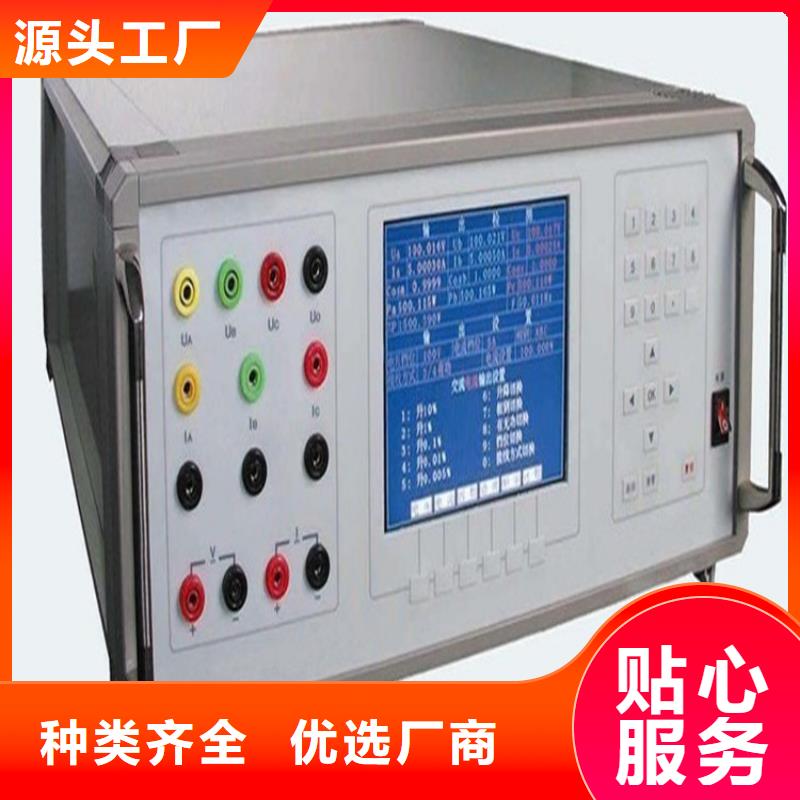

海北多功能校準儀 觸摸屏可操作區域里排選擇L1、L2、L3表示該相是否參與調節，如果它們左側左側顯示，表示此相參與調節，如果顯示，表示此相不參與調節，可以通過觸摸改變它們的狀態；第二排選擇U、I、F、PF、Φ、U1U3、U1U2表示要調節的項目，分別表示調節電壓幅度、電流幅度、功率因數、各相電流對應電壓的相位、U1U3 之間的相位，U1U2之間的相位；第三排表示調節細度，根據調節項的不同，選擇不同的調節細度：電壓、電流的調節幅度均是相對于“參數設定”里輸入的額定值的百分比，有±10％、±1％、±0.1％、±0.01％可以選擇，但是請注意調節的限是125％.頻率的調節是針對所有相的，調節細度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意調節范圍是45-65Hz。功率因數的調節有超前或滯后0.01、0.1等。相位的調節細度有±10°、±1°、±0.1°、0.01°，調節范圍0-359.99°。U1U3、U1U2的調節實際上調節的是U3、U2的相位，這時“L1”、 “L2” 、“L3”是否被選中與此調節沒有關系，在三相三線狀態下U1U2的調節不起作用，調節細度有±10°、±1°、±0.1°、0.01°，調節范圍0-359.99°。圖3-23顯示的是調節頻率的界面，頻率的調節不能分相進行。圖3-233.7諧波顯示按【】鍵，進入諧波界面，屏幕顯示各相輸出的諧波柱狀圖和2-50次的各次諧波含量。選擇U1…I3左邊的方框，即選擇屏幕顯示哪一相輸出的具體數據。

---
