一、 概述：

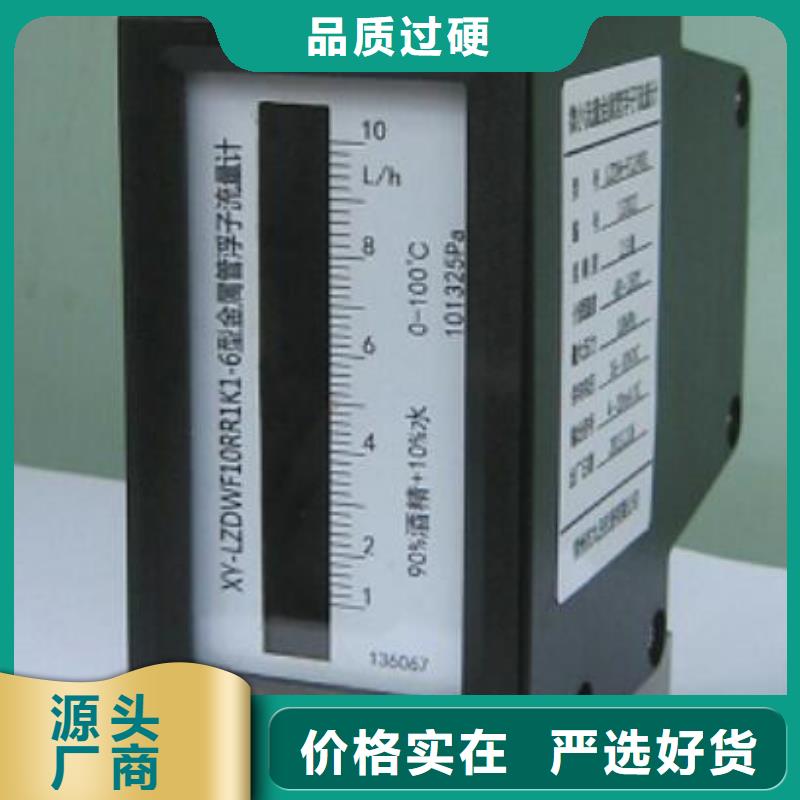

1、      是基于浮子位置測量的一種磁耦合變面積流量?jī)x表。

2、      小可測流量范圍：0.1～1L/h（水）。

3、      適合介質：液體和氣體。

4、      結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。

5、      特點：體積?。ò惭b間距小為90mm-側進側出型）、壓損小。

6、      量程比：10：1。

7、      輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。

8、      防爆分類：普通型、本質型兩種。

9、      流向：下進上出、側進側出兩種。

10、    使用環境溫度范圍:-40 -- +80℃。

11、    精度:<±2.5%,溫飄:< ±0.1%/10℃。

二、  結構和原理：

結構組成見右圖：

1、      本體

2、      測量管

3、      浮子

4、      表頭

5、      磁耦合系統

6、      電氣電纜

原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。

一、 技術參數：

測量范圍            水 (20℃)                     1～100000 l/h

空氣（0.1013MPa20℃）     0.5～3000000 l/h

量程 比                       10:1

精度等級                       1.5/2.5/4.0級

工作壓力                       Max 16MPa

介質溫度                       標準型 -40℃～+120℃

環境溫度                       -40℃～+80℃

連接口徑與介質粘度             1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s

                               3/4”NPT，1” NPT ≤250mPa.s

輸    出                       標準號:二線制4～20mA(24VDC供電)

供    電                       24VDC±20%

連接方式                       側進測出型：1/4” NPT

                               下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等

電氣接口                       M8×1或用戶提供規格

防護等級                       IP65

防爆標志                       本安型：ExiaIICT3～6

二、 選型說明：
