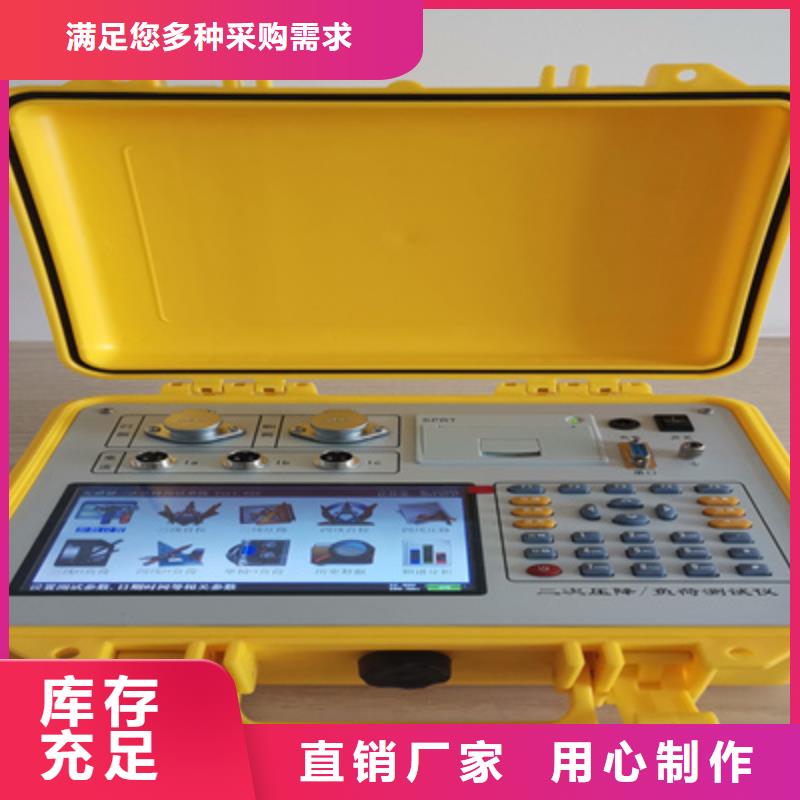

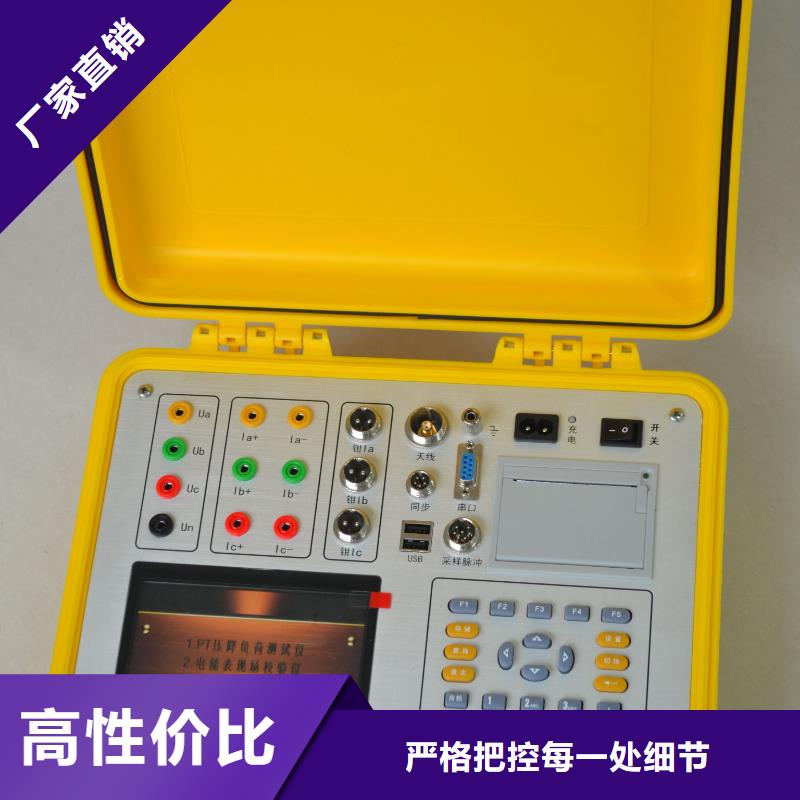

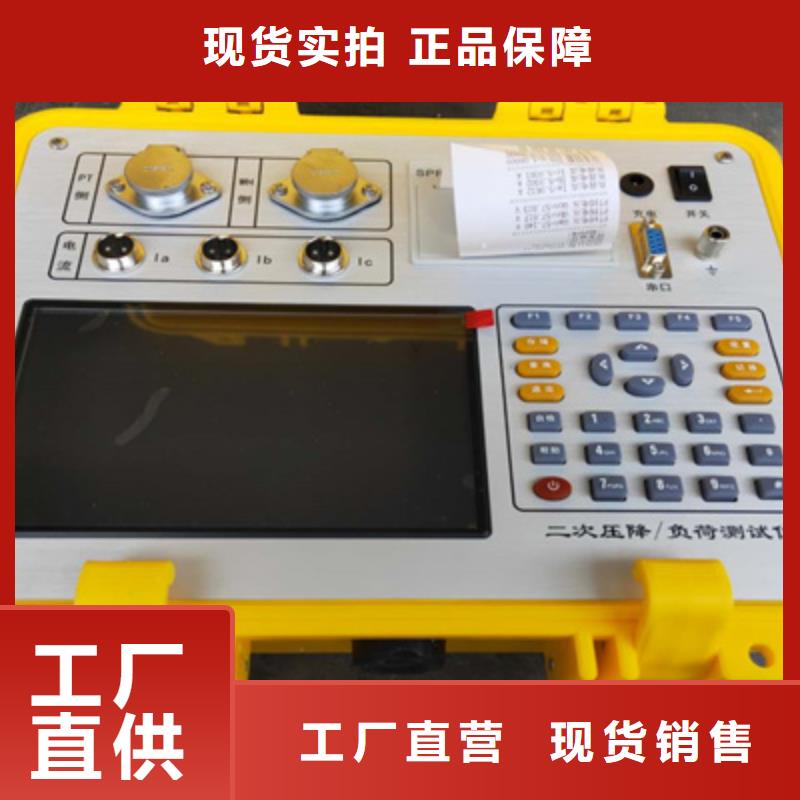

二次壓降負載測試儀,【天正華意電氣設備(哈爾濱市分公司)tianzh3611-15】位于素有二次壓降負載測試儀之鄉的哈爾濱,作為本地企業,我們深入了解市場需求和客戶偏好,不斷推出符合市場需求的二次壓降負載測試儀產品。聯系人:楊經理,地址:平度市平安路2號。

二次壓降負載測試儀如設置基準量角度為330°，則在向量圖顯示時會將基準量的角度調整顯示為330°其余各量會根據同基準量之間的相位角進行相應的調整，保證各輸入量之間的相位關系。增加此功能是為方便電能計量使用部門在三相三線制時的測量。根據相電壓與線電壓之間的關系，如假定UA 為0°，則UAB 應為330°。假設UA ＝ 200.0 ∠0°，UB ＝ 210.0 ∠240°，UC＝ 160.0 ∠120°，IA ＝ 5.0 ∠30°，IB ＝ 8.0 ∠270°，IC ＝ 6.0 ∠150°:角度正方向?yàn)?逆時針,零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向?yàn)?順時針,零序位置為:三點，基準量角度為:0°時，矢量圖如下圖所示:角度正方向?yàn)?逆時針,零序位置為:三點，基準量角度為:330°時，矢量圖如下圖所示:角度正方向?yàn)?逆時針,零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示: 角度正方向?yàn)?順時針,零序位置為:十二點，基準量角度為:0°時，矢量圖如下圖所示:十一、單路測量1、功能說明單路測量界面用大字體顯示單路的電壓，電流，相位，功率因數，功率，頻率參數。大字體顯示更清晰簡潔，不同于三相伏安界面，本界面下的可以測量UA,UB,UC任一相的頻率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到矢量圖界面按下F1鍵，儀表跳轉到矢量圖界面。切換通道按下F3鍵，實現A相/B相/C相 通道的切換。

二次壓降負載測試儀歷史記錄界面操作：在主界面下，通過”鍵選擇“歷史記錄”，按“ENTER”鍵進入該界面如下圖所示:在本界面下，通過“鍵來選擇當前記錄和翻頁。按下F1鍵，查看當前記錄，當前記錄分兩屏顯示，屏顯示測試時環境參數，第二屏顯示實際的測試結果。界面如下圖所示。按下F2鍵，刪除當前記錄此時只是在內存中刪除了記錄，并沒有在存儲器中完成刪除的操作，需要按下“MENU”才真正完成刪除的操作。按下F3鍵，導出數據導出數據是將保存在內部存儲器的歷史記錄，全部保存到SD卡里，以當前時間年月日小時命令的文件里，如當前時間是2016-05-28 09:20:30， 則此時導出文件的名為：.DAT文件。按下F4鍵，清空記錄清空記錄是指將保存到內部存儲器的所有歷史記錄刪除。它不會刪除SD卡里的數據。七、系統設置界面操作：系統設置界面包括了當前時間的設置以及自動關背光時間的設置。通過“←”“→”鍵選擇要更改的項目，然后通過“↑”，“↓”鍵來完成更改。界面如下圖所示：按下F1鍵，恢復默認的關液晶背光時間按下F2鍵，保存當前設定的關背光時間按下F3鍵，保存當前設定的時間按下F4鍵，返回到主菜單八、二次負荷在線測試1、測量接線3線PT負荷測試接線在PT側進行測試。PT側A、B、C相電壓線分別接到測量終端的U1、Un、U3端子上；用A、C(分別接到測量終端的I1，I3上)兩把鉗形電流互感器分別接到PT側A、C相上，注意：相別一定要對應，否則測試結果不正確。接線圖如下所示：4線PT負荷測試接線在PT側進行測試 ，PT側A、B、C、N相電壓線分別接到測量終端的U1，U2，U3，UN端子上；用三把鉗形電流互感器分別卡到PT側各相上

二次壓降負載測試儀在參數設置界面按下F1,進入“壓降測試”界面，假設主界面上時選擇了“壓降測試(PT端)”，則如下圖所示：壓降測試界面操作：按下F1鍵，進行通訊測試該功能用來測試本機與從機之間，本機與中繼器（可選）之間的無線通訊信號質量。測試結果以圖標的方式顯示在標題欄。其中左邊的天線圖標代表本機與從機之間的無線通訊信號質量，右邊的天線圖標代表本機與中繼器之間的無線通訊信號質量。圖標表示信號質量?jī)?yōu)，圖標表示信號質量良，圖標，表示信號質量不達標。只有通訊信號質量?jī)?yōu)，或者通訊信號質量良的情況下，測試才能順利完成。如果信號質量不達標則需要調整天線位置或者更換天線。按下F1鍵，開始通訊測試。儀器首先測試本機與中繼器之間的無線信號質量，然后再測試本機與從機之間的無線信號質量，只要有一個信號質量是優或者良，試驗就能順利的進行。標題欄綠燈閃爍則代表本機無線發送數據，如圖標所示。紅燈閃爍則代表本機收到無線數據，如圖標所示。顯示灰色的燈，則表示當前沒有無線數據的收發。如圖標所示。按下F2鍵，進行壓降測試壓降測試前，必須先做或者已經完成通訊測試，否則界面提醒“請先按F1鍵，進行信號質量測試”,壓降測試需要20個步驟才能完成，測試時，界面右下角有一個計數器，顯示當前的測試的步驟數。
