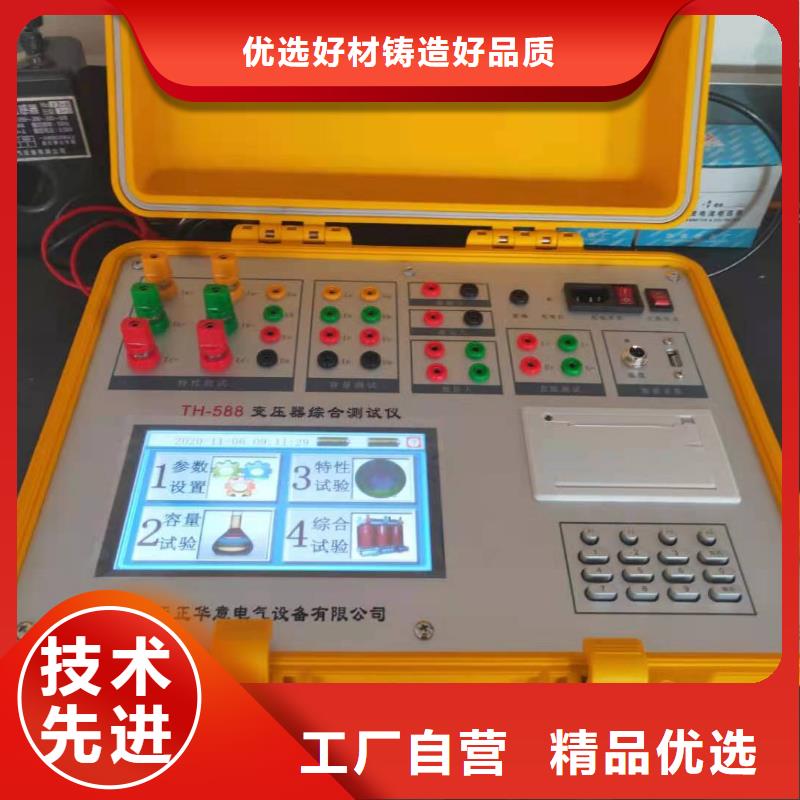

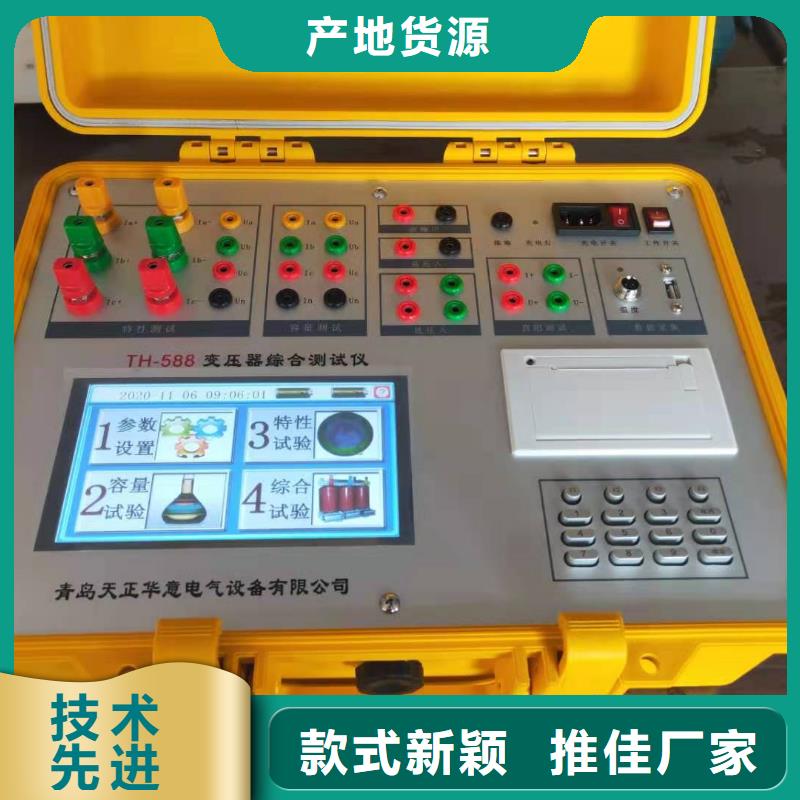

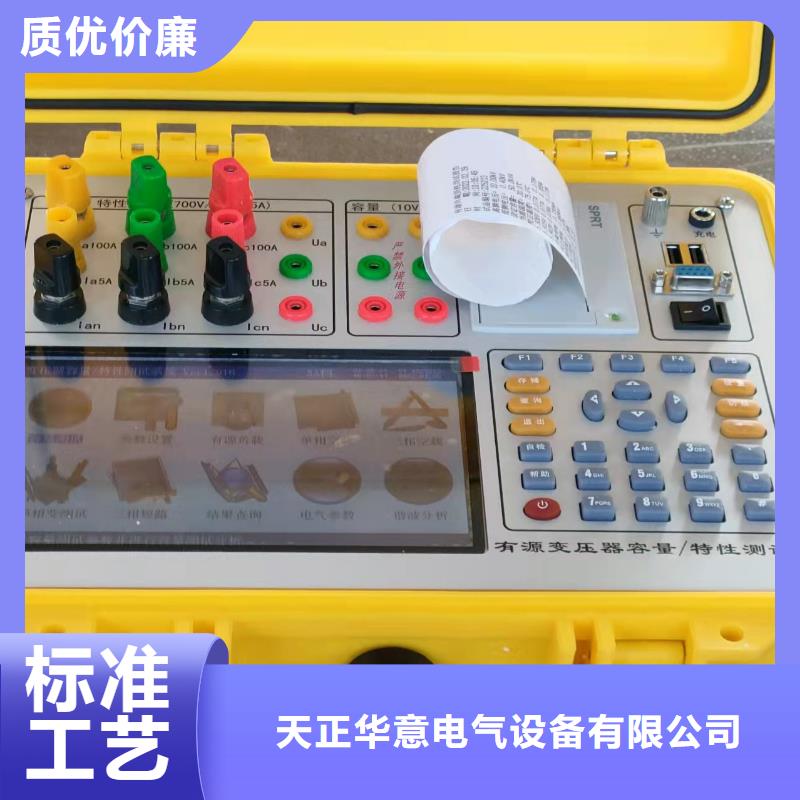

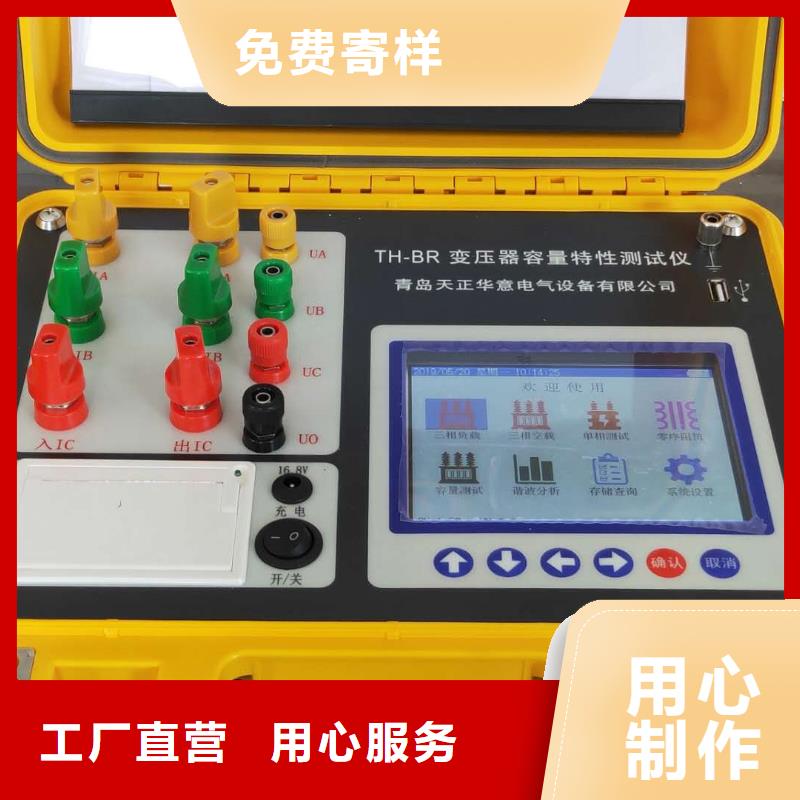

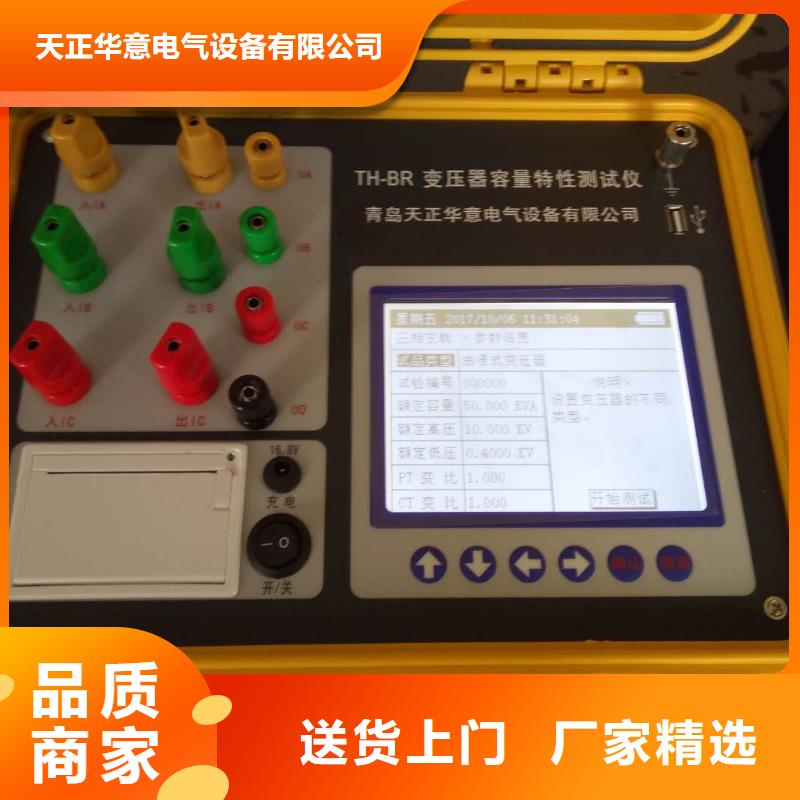

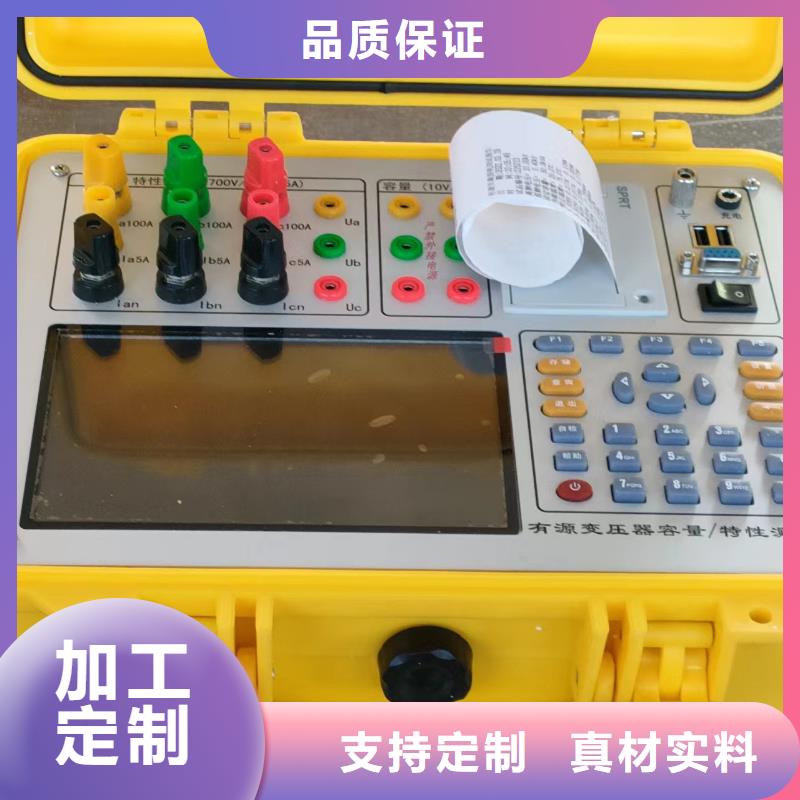

變壓器容量特性測試儀第五章 工作原理及使用方法以下將分為二部分來介紹：有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。5.1 有源變壓器容量、負載損耗測量部分1．基本概念有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。2．測試方法容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。圖5-1 容量測試接線圖接好線后，按下列操作步驟進行設置：?設定當前溫度，通過外部按鍵F2移動光標到‘當前溫度’選項，用外部按鍵F3、F4調節溫度數值，要求盡量準確，以溫度計的示值為準。?設置高壓側額定電壓，通過外部按鍵F2移動光標到‘額定高壓’選項，用外部按鍵F3、F4調節額定高壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV?設置分接檔位，通過外部按鍵F2移動光標到‘分接檔位’選項，用外部按鍵F3、F4調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。?設置阻抗電壓，通過外部按鍵F2移動光標到‘阻抗電壓’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的數值相同。?設置聯結組別，通過外部按鍵F2移動光標到‘聯結組別’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的聯結組別相同。?開始測試，進入到‘容量測試’子菜單，點擊‘開始測試’選項，或者按‘確定’鍵即可開始測試。?測試完畢，選擇‘F1’鍵可將結果保存到內部存儲器中，如不需保存，則不選此項。按‘F2’可將測試結果打印出來。有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是參數設置界面中 ‘特性參數設置’，一定要正確設置。

變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單,連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

變壓器容量特性測試儀三相空載正確設置了特性參數后，再進行三相空載的測試功能。圖十六 三相空載接線圖a)對于電壓或者電流超過儀器量程的，要經過PT或CT來測量變壓器的空載損耗，在參數設置界面正確設置PT變比以及CT變比值。b)接線無誤后，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，則接通三相可調交流電源到400V左右，點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后再次點擊界面按鍵，或者直接按外部按鍵‘確認’按鍵，測試儀可自動計算出實際的空載損耗數據。 c)三線空載屏分別顯示出當前各相的實際電壓、電流、功率，以及校正后的空載電流百分比Io％、校正后的空載損耗（非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。 圖十七 三相空載結果圖4.4.3 單相短路a)為確保儀器測量數據的準確度，變壓器的A、B、C各相做單相短路試驗時，施加于測試電路的電流必須大于50％額定電流。b)正確設置了特性參數后，再進行單相短路的測試功能c)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。d)測量步驟步，黃色測試鉗子夾在變壓器高壓側的A相接線柱，紅色測試鉗子夾在變壓器高壓側的B相接線柱；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相交流電源，施加于測試電路的電流必須大于50％額定電流。點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后按‘A相測試’鍵此時完成A相測試。第二步，黃色測試鉗子夾在變壓器高壓側的B相接線柱，紅色測試鉗子夾在變壓器高壓側的C相接線柱；接通單相交流電源，待數值穩定后按‘B相測試’鍵此時完成B相測試。第三步，黃色測試鉗子夾在變壓器高壓側的C相接線柱，紅色測試鉗子夾在變壓器高壓側的A相接線柱；接通單相交流電源，待數值穩定后按‘C相測試’鍵此時完成C相測試。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。
