<xmp id="vwtxn"><ol id="vwtxn"></ol></xmp> | 產品參數 | |
|---|---|
| 產品價格 | 976/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 7548 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 350KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 是 |
| 產品型號 | WJQZ網架支座 |
| 可售賣地 | 全國 |
| 產品重量 | 80Kg |
| 產品顏色 | 灰色 |
| 質保時間 | 50年 |
| 外形尺寸 | 300*300*120 |
| 適用領域 | 網架鋼結構工程、連廊工程、機場、火車站、高速公路、高架橋等 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 網架鋼結構抗震連廊滑動支座 |
| 豎向承載力 | 300KN |
| 水平剪力 | 50KN |
| 位移量 | ±50mm |
| 轉角 | 0.02ad |
| 類型 | 雙向滑動/單向滑動/固定 |
| 抗拔力 | 30KN |
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 適用工程 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |
| 風格 | 抗沖擊性好、抗壓強大 |
| 彈性剛度 | 3KN/mm |
| 材質 | 可焊鋼ZG275-485H |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
| 范圍 | 幕墻網架支座供應范圍覆蓋黑龍江省 哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市 陽明區、愛民區、東寧市、林口縣、綏芬河市、海林市、寧安市、穆棱市等區域。 |
公路橋梁球形支座所能承受的豎向反力從1000kN到20000kN；公路橋梁球形支座可能容許的 轉角為34～69’；公路橋梁球形支座容許的 位移量為：順橋向50～150mm、橫橋向20mm；支座的摩擦系數f≤0.05；支座可承受的水平荷載為支座可承受豎向反力的10%。
網架鋼結構支座的主要技術性能：
1、網架鋼結構支座可承受豎向載荷；2、網架球鉸支座具有抗豎向拉豎向地震時上下結構不脫節；3、網架球鉸支座具有抗水平力的性能，保證水平地震時結構不脫落；4、網架球鉸支座可適應徑向、環向的位移要求；5、網架球鉸支座可適應任意方向的轉角要求；6、減震支座具有良好的減震性能；7、網架球鉸支座通過球面?zhèn)髁?，不出現力的縮頸現象，作用在上、下結結構的反力比較均勻；8、網架球鉸支座不用橡膠承壓，不存在橡膠老化對支座的影響，使用壽命長。
網架鋼結構支座技術參數1、支座豎向承載力分為300KN~10000KN十四個級別2、支座的抗水平力為豎向承載力的20%；3、支座抗豎向拉力： GKQZ型、GJQZ型抗豎向拉力為豎向承載力的20%； GKGZ型、GJGZ型抗豎向拉力為豎向承載力的30%；4、設計轉角為0.08rad（可根據用戶要求另行設計）5、支座的徑向位移量±20mm-±50mm，環向位移量±60mm-±100mm；以上技術要求均可根據客戶要求設計生產。
連廊支座按性能可分為：固定支座，僅具有豎向轉動性能，代號為GD。 單向活動支座，具有豎向轉動和單一方向的滑移性能，代號為DX。 雙向活動支座，具有豎向轉動和縱向與橫向滑移性能，代號為SX。
連廊支座網架鋼結構支座可承受20%支座反力的水平力，當發生地震時，不銹鋼板間滑動消能，然后阻尼橡膠產生阻尼耗能，使連廊支座P沿連廊縱橫方向，均能產生減震消能作用。網架鋼結構支座連廊支座有消能減震，柔性減震，剛性減震三道設防，可使連廊結構在地震，強風等自然災害的作用下，不會發生破壞和塌落，保障人們的生命和財產。
衡水瑞誠公司專業生產研發和設計網架鋼結構支座和網架球形鋼支座采用新型錨栓結構，抗剪能力更強；混凝土接觸面增設抗磨槽，傳力更均勻；支座選用新型防塵圈既保護橡膠墊又保護耐磨板，延長使用壽命；防腐涂裝按照現行《公 路橋梁鋼結構防腐涂裝技術條件》（JT/T 722）設計，根據不同工程氣候環境和防腐年限分別采用不同涂裝配套體系，防腐性能可靠，耐久性好。對每個型號的每個部件均進行受力分析，確保支座受力且各部件具有同等的度，造價更為經濟。支座豎向承載力、水平承載力系數為1.5；支座設計按照交通部相關標準及規范，同時參考系統相關標準及要求，并滿足歐洲規范設計標準。網架鋼結構支座包括固定支座、單向、雙向三種型式，22個等級，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。該系列支座采用彈性減振元件，當水平力大到一定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統一性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。
抗震球型鋼支座概述：
目前，我國用于鐵路橋梁上的球形支座雖然旽位較大，但這些支座體積過大，且不能實現方向轉動。抗震球型鋼支座，其用鋼量和體積均大大下降，制造成本相對較低，網架鋼結構支座具有萬向轉動、萬向承載等其他類型支座所無法比擬的優點。網架鋼結構支座采用抗拉、抗剪的特殊結構，具有能抗地震烈度9度的能力。KQG乙抗震球型鋼支座的研制成功，為降低工程造價、提高工程整體質量和防震減災能力創造了有利的條件，在當今國內外蓬勃發展的大跨空間結構和橋梁工程領域中具有推廣應用價值。
KQGZ抗震球型鋼支座代號與構造：
KQGZ1000 ZX，DX GD，ZX為縱向活動支座；DX為多向活動支座；GD為固定支座。
KQGZ表示抗震球型鋼支座；1000為為豎向承載力（單位為kN）。

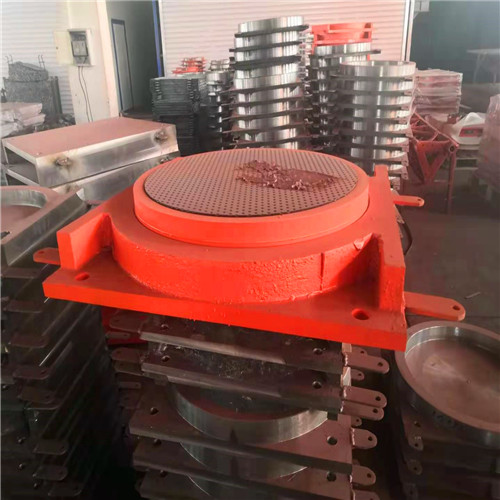

抗震球型鋼支座主要由上頂蓋板（上支座板）、不銹鋼位移板、聚四氟乙烯滑板、中間球形鋼芯板、聚四氟乙烯球型板、橡膠密封圖、下支座板和上下固定連接螺栓等組成。
