臺區識別儀工作原理電力臺區用查詢儀由兩部分組成：主機和手持式終端。主機和終端之間采用電力載波通信的方式，由主機向終端發送對應的相位和相應的編碼及特定的效驗碼，經終端確認后迅速在終端上顯示對應的相位和主機編號。六、使用方法及注意事項1、 電力臺區用戶查詢儀的使用過程如下：首先，根據需要把主機掛接在變壓器低壓側或三相四線用戶的出線端。a. 首先將測試線和測試夾按顏色對接好，接著將測試線的另一端插入到主機的接插口（一定要注意顏色的對應）。b. 將手持終端的表筆線接牢后，用手持終端在用戶的進線端進行測試，終端上電將顯示如下：青島天正華意電氣設備有限公司C. 稍等3-5秒（視電網通訊效果而定，一般距離短，干擾少，響應時間短），屏幕將會顯示該線路所屬的主機儀器編號和相位（A、B、C）。根據顯示數據可分辨該線路是屬于哪個臺區變壓器的哪一相供電。

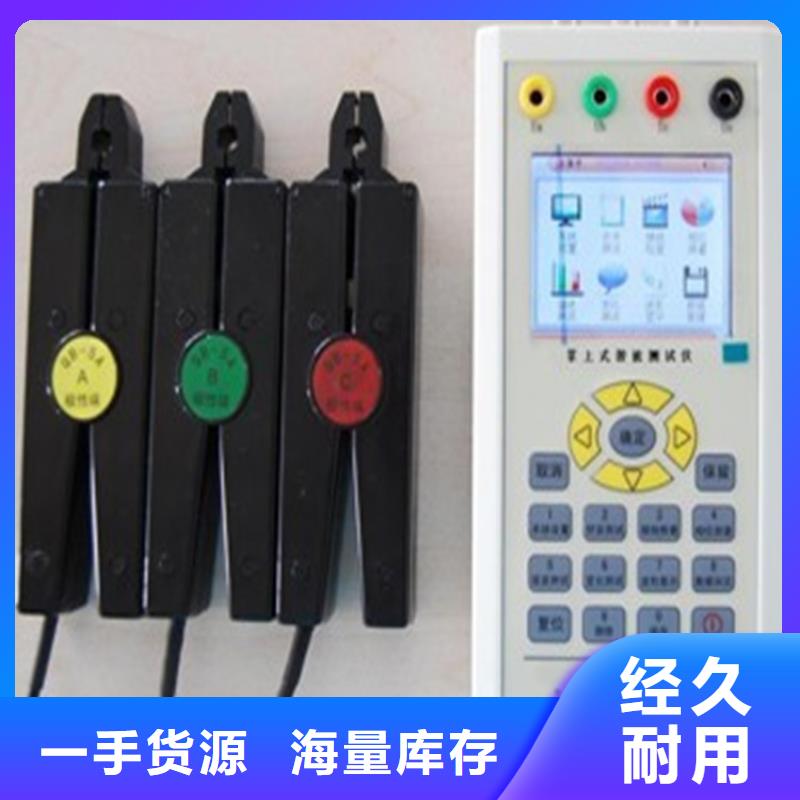

臺區識別儀開機進入主界面（如上圖），項為臺區識別，按1鍵或按上下鍵把光標移到到項再按確定，進入臺區識別界面。（按鍵時手指不要松開，等界面有反應后在離開）。 臺區識別：用于設置載波開、關及顯示檢測到的電流信號；電流量程：用于設置電流量程及測試方法；臺區編號：設置所在臺區的編號及分機數量；電參顯示：顯示被測點的電壓電流；極性判別：用于檢查現場接線正確與否；(電流檢測要求電壓和電流必須一一對應）信號測試：信號測試；硬件測試：硬件測試。4. 3 臺區識別載波發送：表示當前電力載波通訊的狀態。按“開始/結束”鍵可切換載波發送狀態?！癘K”表示發送電力載波信號；“NO”表示停止發送電力載波信號；圖7電流次數：用來顯示收到的有效電流脈沖組次數；相別：用來顯示一次收到的有效電流脈沖信號所屬的相別信息。按返回鍵進入主界面。4.4 電流檢測圖8 主機量程選擇按上下鍵用來選擇電流檢測類型和鉗表量程相電流5A：是指接收電流脈沖采用3只5A鉗型電流互感器，分別接在電流互感器的二次側的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；相電流500A：是指接收電流脈沖采用3只500A鉗型電流互感器，分別接在變壓器出線的A、B、C相。每只鉗型電流互感器所卡相別應與電壓的相別對應；零序電流：是指通過500A鉗形電流互感器連接到低壓臺區變壓器的低壓側各分支零線，進行分支測量。在不方便接線到變壓器零線出線情況下，也可采用5A鉗表，將鉗形互感器卡在CT二次側零序電流線上。選擇完電流檢測類型和量程后，按返回或確認鍵保存設置并退出。4.5 臺區編號臺區編號：可輸入4位數字，用來設置臺區編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。按返回鍵進入主界面。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。4.8信號測試和硬件測試信號測試和硬件測試為儀器出廠調試之前的校準，現場使用中無需更改。

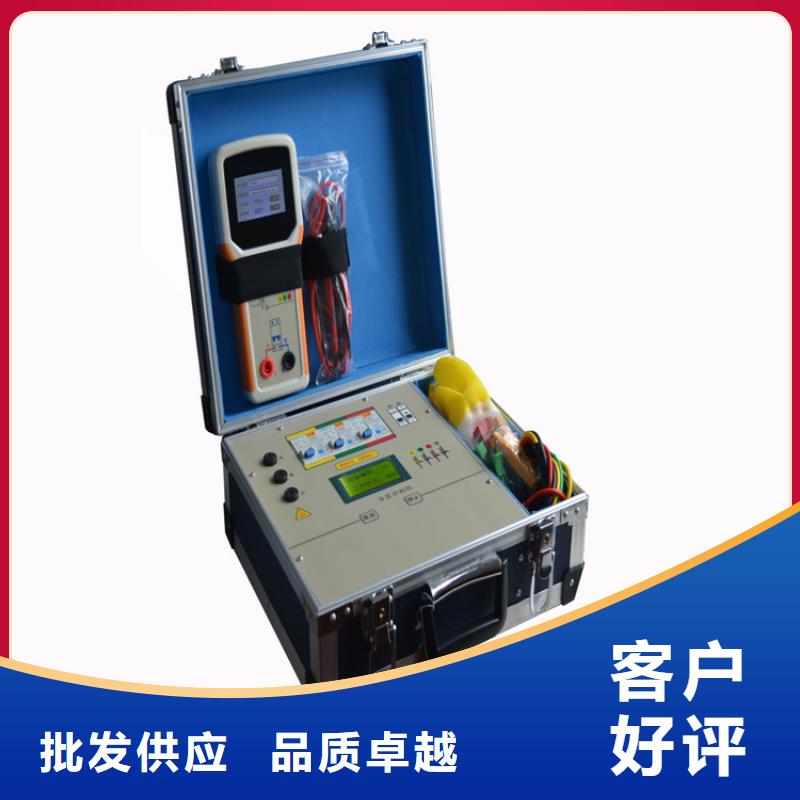

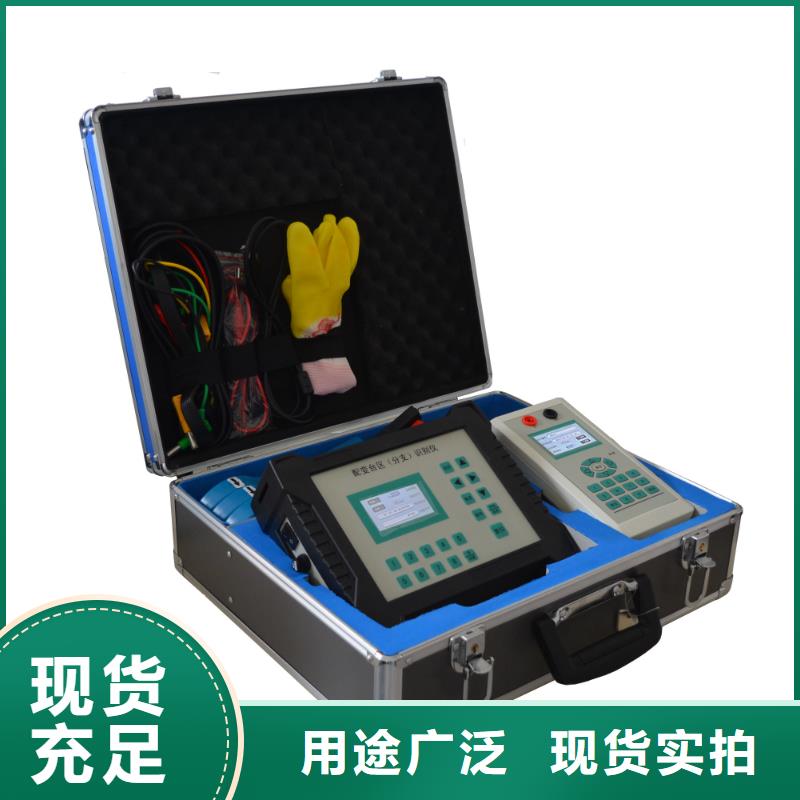

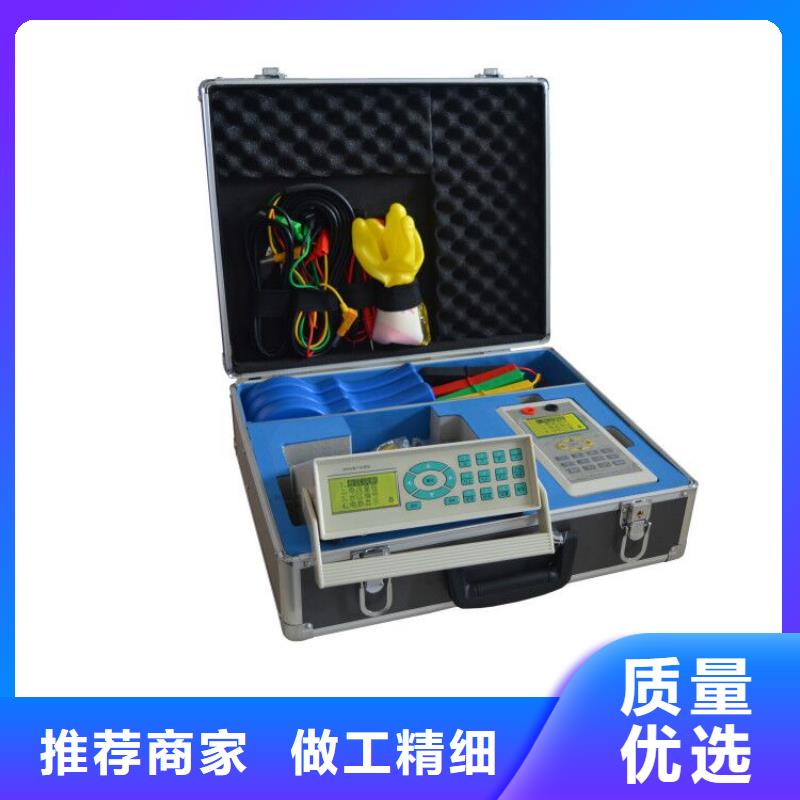

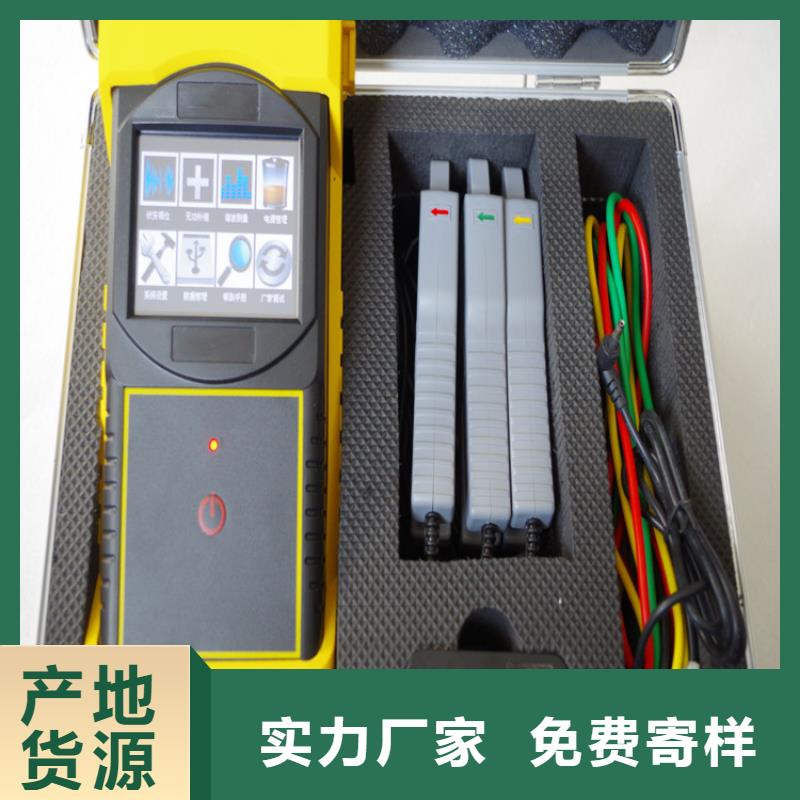

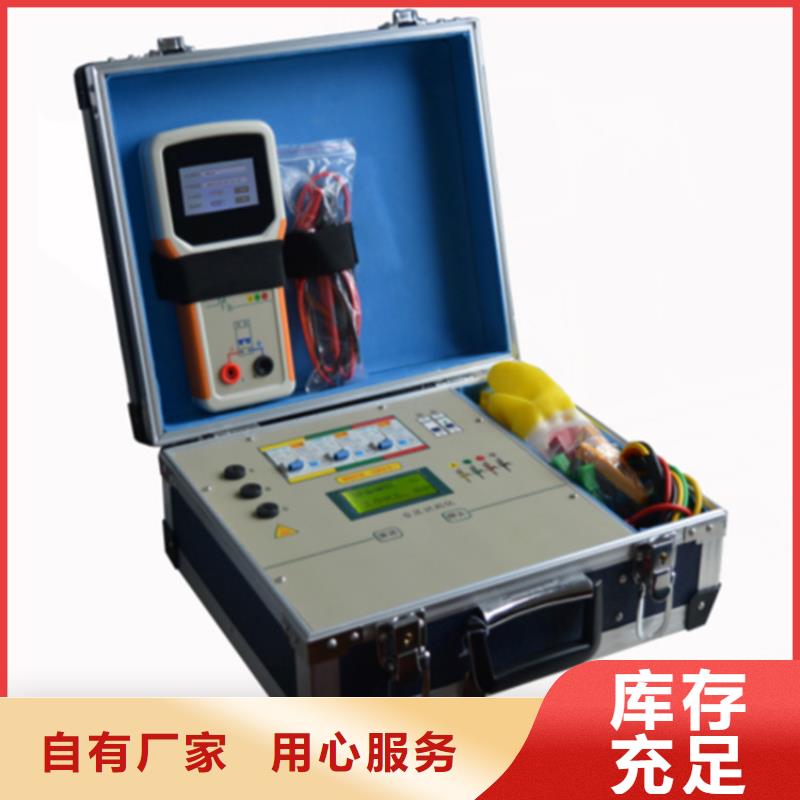

臺區識別儀 配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手?jǐn)?shù)據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能,外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。
