<xmp id="vwtxn"><ol id="vwtxn"></ol></xmp> | 產品參數 | |
|---|---|
| 產品價格 | 896/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 7968 |
| 運費說明 | 包郵 |
| 小起訂 | 2 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | Q345B |
| 產品品牌 | 瑞誠 |
| 產品規格 | 0.8MN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 定制 |
| 產品型號 | GPZ盆式橡膠支座 |
| 可售賣地 | 全國 |
| 產品重量 | 38Kg |
| 產品顏色 | 灰色或紅色 |
| 質保時間 | 50年 |
| 外形尺寸 | 265*225*95 |
| 適用領域 | 高架橋、高速公路、立交橋、人行天橋、網架工程等 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃、耐寒-40℃～+60℃ |

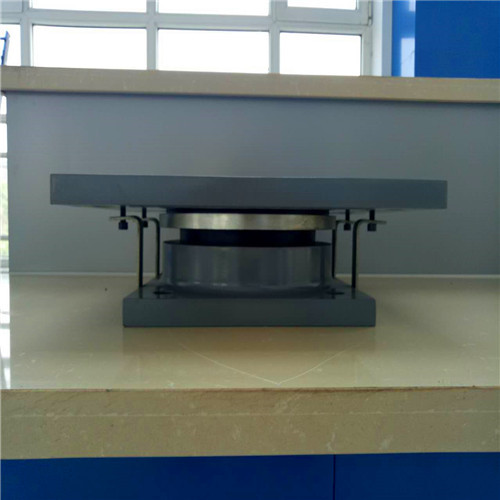

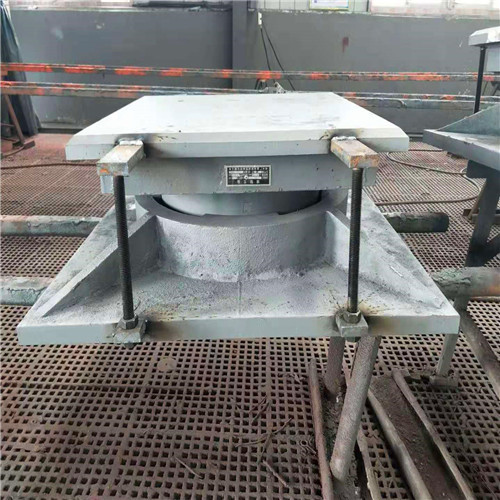

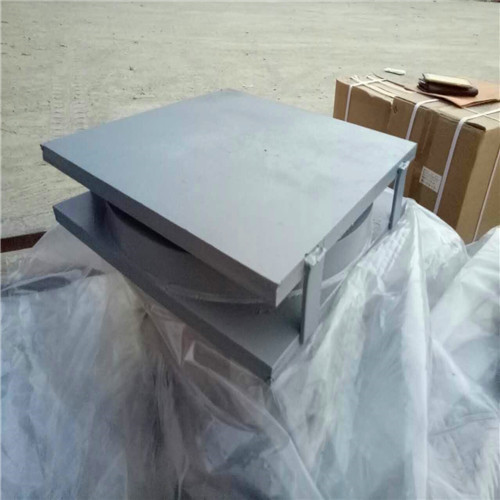

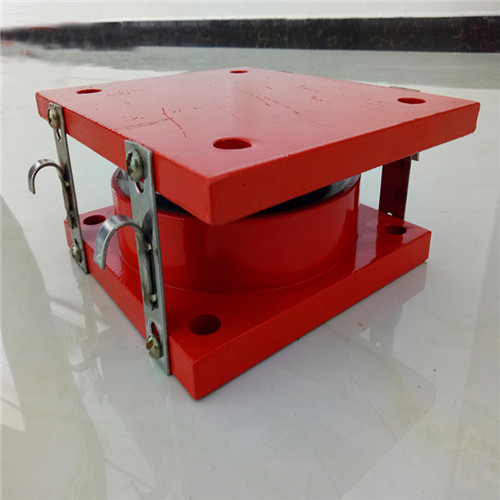

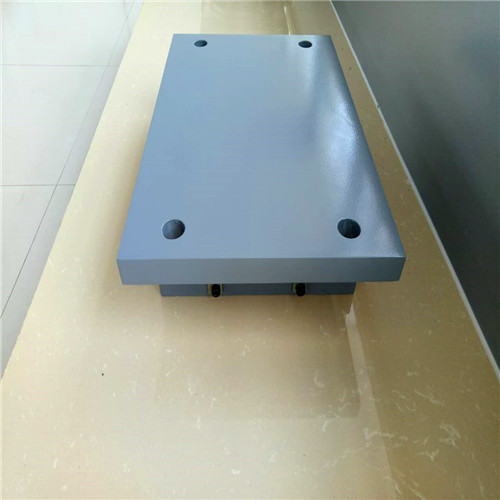

| 產品名稱 | 盆式橡膠支座 |
| 產品類型 | GD固定型、SX雙向活動型、DX單向活動型 |
| 豎向承載力 | 0.8MN-60MN |
| 固定盆式支座性能 | 僅具有豎向轉動性能 |
| 單向活動盆式支座性能 | 具有豎向轉動和單一方向滑移性能 |
| 雙向活動盆式支座性能 | 具有豎向轉動和縱向與橫向滑移性能 |
| 盆式支座優點 | 能滿足大的支承反力，大的水平位移，大的轉角要求。 |
| 盆式支座用途 | 地震發生時可提高橋梁工程的抗震能力 |
| 功能 | 隔震抗震減輕地震對橋梁工程的破壞 |
| 風格 | 剛性抗震柔性減震結構（具有剛性抗震和柔性減震結構） |
| 縱向位移 | ± 50mm、±100mm、±150mm、±200mm等 |
| 橫向位移 | ±40mm、±3mm |
| 支座轉動角度 | 0.02rad |
| 摩擦系數 | 常溫是0.03；耐寒是0.06 |
| 支座水平力 | 為支座設計承載力的20% |
| 支座執行標準 | JT/T391-2009（公路橋梁盆式支座） |
| 支座材質 | Q345B、Q235B |
| 適合場所 | 高架橋、高速公路、立交橋、人行天橋、網架工程、機場高鐵、高層建筑、鋼構橋梁、鐵路 |
| 范圍 | 雙向滑動盆式支座設備供應范圍覆蓋黑龍江省 哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市 陽明區、愛民區、東寧市、林口縣、綏芬河市、海林市、寧安市、穆棱市等區域。 |

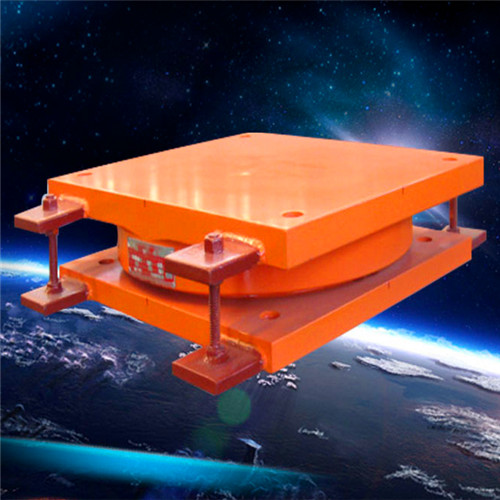

盆式橡膠支座水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。支座承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。在標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%。

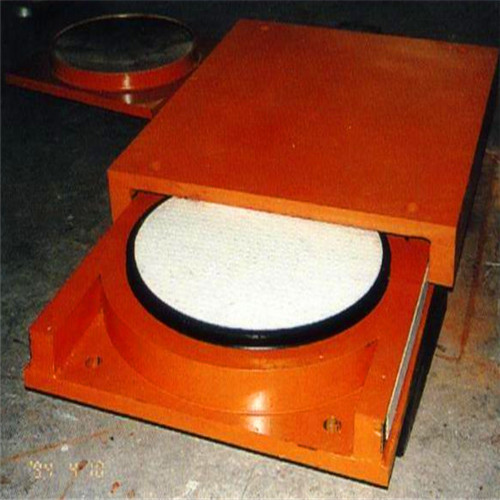

抗震型支座水平承載力不小于支座堅向承載力的20%。加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數小取0.06。盆式橡膠支座的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低磨擦系數來實現上部結構的水平位移。
從實驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為5*104kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大大提高，解決了普通橡膠支座承載能力的局限。所以，盆式橡膠支座是能滿足大的支承反力，大的水平位移，大的轉角要求的新型產品。
1.GPZ(III)盆式橡膠支座按使用性能分類：
①單向活動支座代號為DX；②固定支座代號為GD。
2.GPZ(III)盆式橡膠支座技術性能：
①支座反力（豎向承載力）共分31級（0.8～60MN）：0.8、1、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55和60MN。
②支座設計轉角：0.02rad。
③單向活動支座設計摩擦系數：非地震時加硅脂潤滑后，常溫型支座設計摩擦系數小取值為0.03，耐寒型支座設計摩擦系數小取值為0.06。
④支座水平承載力：固定支座各方向及單向活動支座非滑移方向（與導向塊長充方向垂直）的水平力，為支座設計豎向承載力的20%。盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期的試驗數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側的向約束抗壓彈性模量近20倍，因而盆式支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。
安裝時盆式支座下面應設置支承墊石，支承墊石 混凝土強度等級不宜 低于C40。墊石高度應考慮 支座安裝、養護和更換的方便。支承墊石及墩頂混凝土應該局部承壓部件要 求 配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套 筒直徑和長度 50mm~60mm， 中心偏差不應超過10mm。支座運輸?shù)?現場后，應該 開箱檢查支座各部分零件及裝箱單，檢查合格后再放入包裝箱，安 裝時 再開箱?；顒又ё陂_箱 后應 該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護， 防止劃傷或者有贓物附 著在乙烯板和冷軋鋼板的表面，并且檢查 5201-2 硅脂是否注滿。
盆式橡膠支座變形機制：
（1）使用底盆上的橡膠塊三的限制，獲得較大的容量
（2）使用中間襯聚四氟乙烯板和頂板不銹鋼板低摩擦系數 較大的水平位移；
（3）使用鍋三力彈性橡膠塊均勻壓縮大角度。
對于抗震盆式橡膠支座驗收與安裝對于抗震盆式橡膠支座驗收與安裝是非常重視的，因此對于施工單位在安裝抗震盆式橡膠支座時，要將支墊石安裝設置為了保證抗震支座的施工質量，以及調整、觀察和更換支座的方便，不管是采用現澆梁法還是預制梁法施工，不管安裝何種類型的盆式橡膠支座，在墩臺頂設置支座墊石都是必需的。
這主要有兩個方面的要求:關于抗震支座支承墊石的平面大小應能承受上部構造荷載為宜，一般長度和寬度都比盆式支座的下鋼板大250mm以上。墊石高度應大于65mm，以保證從到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換時使用。墊石四周做成坡面，以防積水一定有堅固的鋼筋網安裝在支承墊石內。
豎向鋼筋應與墩臺內鋼時接牢固。澆筑墊石用的水泥標號不低于C40號，墊石混凝土頂面預先用水平尺校準，力求平整而清潔。對于抗震型盆式橡產支座驗收是按中華人民共和國交通部行業標準要求進行驗收。支座各部件如鋼件、橡膠、聚四氟乙烯板、不銹鋼滑板等其材質必須符合標準要求。支座外觀質量和部件之間的配合公差應符合標準和設計圖紙要求。
尤其應注意聚四氟乙板與中間鋼板凹槽、密封圈與盆環及橡膠板與鋼盆之間的配合公差，還應對不銹鋼滑板和聚四氟乙烯滑板的外觀質量進行檢查，并根據廠方裝箱清單對配件如地腳螺栓、底柱、墊圈等進行驗收。對于支座整體力學性能試驗可按標準規定方法進行。檢測項目包括支座豎向壓縮變形和盆環徑向變形。標準要求在設計荷載作用下支座豎向壓縮變形不得大于支座總高的2%。
